Что такое игольчатый клапан?
Игольчатый клапан — это тип линейного клапана, который используется для управления потоком с высокой точностью. Он имеет тонкую коническую точку на конце штока клапана, которая точно входит в коническое седло. При повороте ручки игла перемещается вверх или вниз, регулируя размер проходного сечения потока. Такое точное управление делает игольчатые клапаны идеальными для измерения расхода в системах, требующих точной производительности.
Распространенные типы игольчатых клапанов

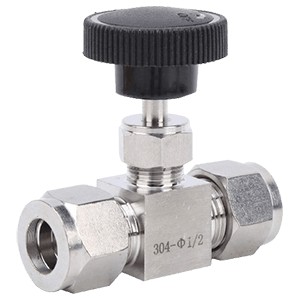

1. Прямой игольчатый клапан
Конструкция : Входные и выходные отверстия расположены на одной прямой.
Применение : Универсальные внутритрубные установки, аналитическое оборудование, трубопроводы малого диаметра.
Преимущество : простая установка и компактная компоновка.
2. Угловой игольчатый клапан
Конструкция: Вход и выход образуют угол 90°.
Применение: Когда необходимо изменение направления потока без дополнительных фитингов.
Преимущество: экономит место и снижает падение давления, вызванное дополнительными коленами.
3. Миниатюрный игольчатый клапан
Конструкция: Компактный размер с уменьшенной пропускной способностью.
Применение: Медицинские приборы, лабораторные установки, системы микродозирования.
Преимущество: Идеально подходит для помещений с ограниченным пространством и слабым потоком воздуха.
4. Игольчатый клапан высокого давления
Конструкция: рассчитана на давление до 60 000 фунтов на кв. дюйм.
Применение: Гидравлические системы, исследовательские лаборатории, морские нефтяные вышки.
Преимущество: повышенная безопасность и надежная работа в экстремальных условиях.
5. Игольчатый клапан с соединительной крышкой
Конструкция: Резьбовое соединение крышки для легкой разборки.
Применение: Системы, требующие частого осмотра и обслуживания.
Преимущество: Лучшая герметичность, высокая надежность.
6. Кованый игольчатый клапан
Конструкция: Изготовлен из кованого металла (обычно нержавеющей стали или латуни).
Применение: Агрессивные и высокотемпературные среды.
Преимущество: более высокая механическая прочность и более длительный срок службы.
7. Игольчатый клапан пруткового материала
Конструкция: Изготовлена из цельного прутка для обеспечения точных допусков.
Применение: Чистые среды, такие как фармацевтические или пищевые системы.
Преимущество: Плавные характеристики текучести и исключительная консистенция.
Ручные и автоматические игольчатые клапаны
Ручной: управляется маховиком; лучше всего подходит для регулировки низких частот.
Автоматизированный: приводится в действие электрическими или пневматическими системами; идеально подходит для удаленного или высокоцикличного применения.
Выбор правильного игольчатого клапана
Характеристики жидкости (вязкость, коррозионная активность)
Требования к давлению и температуре
Частота работы
Ограничения по пространству
Желаемая точность регулирования расхода
