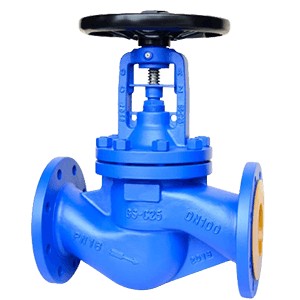

1. Запорные клапаны Globe
Конструкция и принцип действия
Запорные клапаны Globe получили свое название благодаря сферической форме корпуса. Внутри клапана подвижный плунжер или диск соединен со штоком, который перемещаетсявверх и вниз линейно. Это движение открывает или закрывает проход для потока. Поскольку направление потока изменяется при прохождении через клапан, запорные клапаны Globe обеспечивают отличные дросселирующие характеристики.
Преимущества запорных клапанов Globe
Точность: Идеальны для точного контроля и регулирования потока.
Герметичность: Обеспечивают плотное перекрытие потока в закрытом состоянии.
Универсальность: Подходят для работы под высоким давлением и при высоких температурах.
Долговечность: Устойчивы к износу при использовании прочных материалов.
Ограничения
Более высокое падение давления из-за изменения направления потока.
Громоздки и тяжелее дисковых затворов для больших диаметров.
Распространенные области применения
Системы пара и конденсата на электростанциях.
Контуры охлаждающей воды в системах ОВиК.
Процессы химического дозирования, где важна точность.
Нефтеперерабатывающие заводы, требующие стабильного контроля процессов.

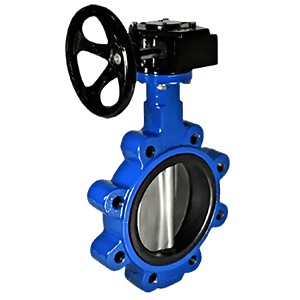

2.Дисковые регулирующие клапаны (Butterfly)
Конструкция и принцип действия
Дисковые затворы используют круглый диск, расположенный в центре трубопровода. Диск поворачивается вокруг оси, позволяя потоку проходить, когда он совмещен с трубопроводом и блокируя поток в перепендикулярном положении. Поворот на 90° полностью открывает или закрывает клапан, что делает его высокоэффективным.
Преимущества дисковых клапанов
Легкие и компактные: Требуют меньше места по сравнению с запорными клапанами.
Экономичный: Доступное решение для труб большого диаметра.
Быстрое управление: Четвертьоборотный механизм обеспечивает быстрое переключение.
Низкие расходы на обслуживание: Меньше компонентов по сравнению с запорными клапанами.
Ограничения
Менее точны для дросселирования по сравнению с запорными клапанами.
Герметичность может быть менее надежной в условиях высокого давления и температур.
Распространенные области применения
Станции водораспределения и водоочистки.
Системы централизованного теплоснабжения и охлаждения.
Судостроительная и морская промышленность.
Системы ОВиК для воздуха и охлаждающей воды.

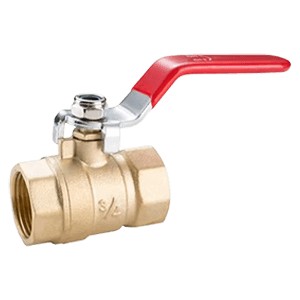

3.Шаровые регулирующие клапаны
Конструкция и принцип действия
Шаровые клапаны имеют сферический шар с центральным отверстием. При совпадении отверстия с трубопроводом клапан полностью открыт; поворот на 90° перекрывает поток. Шаровые клапаны могут быть предназначены для отсечки (on/off) или дросселирования (в зависимости от конструкции седла).
Преимущества шаровых клапанов
Быстрая отсечка: Четвертьоборотное управление.
Устойчивость к высокому давлению: Подходят для требовательных приложений.
Долговечность: Длительный срок службы с минимальными утечками.
Универсальность: Бывают плавающие и цапфовые конструкции для разных диапазонов давления.
Ограничения
Точность дросселирования ниже, чем у запорных клапанов.
Износ седла при частом использовании для модуляции.
Распространенные области применения
Нефте- и газопроводы.
Нефтехимическая промышленность.
Системы сжатого воздуха и газов.
Системы пожарной защиты и безопасности.
Как выбрать подходящий регулирующий клапан
Для точного регулирования расхода → Лучше всего подойдут запорные клапаны Globe.
Для экономичных систем большого диаметра → Идеальны дисковые клапаны.
Для герметичной отсечки под высоким давлением и долговечности → Предпочтительны шаровые клапаны.
