В этом подробном руководстве мы рассмотрим весь процесс установки спринклерной системы пожаротушения, наиболее важные процедуры испытаний и объясним, почему соблюдение противопожарных норм, таких как NFPA 13, имеет решающее значение для защиты людей, имущества и прибыли.

Установка системы пожаротушения: как это делается

1. Оценка участка и анализ рисков

• Пожароопасность в зависимости от области или использования помещения

• Высота потолков и геометрия помещения

• Существующая мощность и давление водоснабжения

• Применимые нормы (NFPA 13, местные нормы пожарной безопасности)

В ходе оценки определяется необходимый тип спринклерной системы (мокрая, сухая, предварительного действия или дренчерная).

2. Проектирование и гидравлические расчеты

• Размещение головки спринклера для 100% покрытия

• Диаметры труб и прокладка

• Гидравлические расчеты давления и расхода воды

• Расположение главных регулирующих клапанов, обратных клапанов, сигнализаций и контрольных точек

Проект должен быть представлен местному пожарному инспектору или строительному органу для получения разрешения.

3. Закупка материалов и подготовка на месте

Монтажники заказывают трубы (обычно стальные, медные, CPVC или PEX), клапаны, спринклерные головки, подвески, системы управления и сигнализацию. Материалы должны соответствовать стандартам UL/FM. Место подготовлено для сверления, монтажа труб и доступа к стоякам и водопроводам.

4. Установка системы

• Подключение к муниципальному водопроводу или установка резервуара/насоса для хранения воды при необходимости

• Монтаж основных и ответвительных трубопроводов по потолкам или стенам

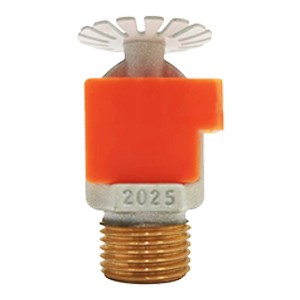

• Монтаж спринклерных головок в зависимости от классификации опасности

• Установка реле расхода, манометров и регулирующих клапанов (сигнальных клапанов, обратных клапанов, зонных клапанов)

5. Интеграция системы и функциональные проверки

• Электрическая непрерывность сигнализации и тамперных выключателей

• Эксплуатация систем удаленного мониторинга

• Доступность панелей управления и сливных/испытательных клапанов

Тестирование пожаротушения: что оно подразумевает и почему это важно

1. Испытание гидростатическим давлением

Требуемый NFPA 13 , этот тест гарантирует, что трубопроводная сеть может выдерживать давление без утечек. Процедура:

• Заполните систему водой.

• Давление до 200 фунтов на кв. дюйм или на 50 фунтов на кв. дюйм выше максимального рабочего давления

• Поддерживать в течение 2 часов, наблюдая за падением давления.

• Любая утечка приводит к неудачному тесту и необходимости повторной работы.

2. Проверка основного дренажа и расхода

Это имитирует активацию разбрызгивателя для проверки подачи воды. Это включает в себя:

• Открытие главного сливного клапана

• Измерение расхода и перепада давления

• Подтверждение срабатывания системы сигнализации в соответствии с ожиданиями

• Проверка на наличие препятствий или изменение цвета воды (признак коррозии)

3. Тестирование систем сигнализации и контроля

Реле расхода и сигнализаторы давления должны быть проверены:

• Активация испытательного клапана для имитации сброса напора

• Обеспечение активации сигналов тревоги, стробоскопов или системных уведомлений в течение 90 секунд

• Проверка получения контролирующей компанией сигнала тревоги

4. Тестирование отключения для сухих систем

Для систем с сухими трубами (используемых в холодном климате) вода удерживается в трубах до тех пор, пока не активируется головка спринклера. Тест на срабатывание подтверждает:

• Сколько времени требуется воде, чтобы достичь самого дальнего разбрызгивателя?

• Внутреннее давление воздуха падает, и вода течет в течение допустимого времени (обычно менее 60 секунд)
