Диапазон размеров: DN50-DN600 (2''-24'')

Подходящая среда: вода

Стандарты: EN12334, BS5153, MSS SP-71, AWWA C508

Номинальное давление: КЛАСС 125-300, PN10-25, 200-300 PSI

Материал: Чугун (CI), Ковкий чугун (DI).

Тип клапана: поворотный

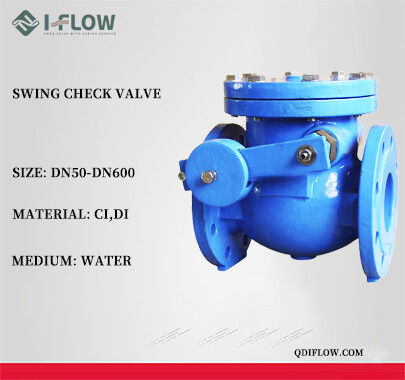

Что такое поворотный обратный клапан и как он работает

Обратный клапан поворотный e — это односторонний клапан, который позволяет жидкости (жидкости или газу) течь в одном направлении, предотвращая обратный поток. Он работает через шарнирный диск, который открывается, когда жидкость течет вперед, и автоматически закрывается, когда поток останавливается или меняет направление. Это гарантирует, что среда движется только в одном направлении. Самодействующая конструкция клапана не требует внешних элементов управления для работы, что делает его надежным и эффективным для различных применений.

Механизм открытия: когда жидкость течет по трубопроводу в заданном направлении, давление поднимает диск вверх (или в сторону в некоторых конструкциях), позволяя среде проходить.

Механизм закрытия: Когда поток уменьшается или меняет направление, гравитация и обратное давление толкают диск обратно на свое седло, закрывая клапан и предотвращая обратный поток. Это гарантирует, что система остается защищенной от обратного потока или загрязнения.

Зачем вам нужен поворотный обратный клапан?

Обратные клапаны играют важную роль в поддержании целостности трубопроводных систем, предотвращая обратный поток, который может привести к повреждению системы, загрязнению или неэффективной работе. Эти клапаны обычно используются в таких отраслях, как химическая переработка, нефтяная промышленность, очистка воды и производство электроэнергии, где управление направлением потока имеет решающее значение для защиты оборудования и стабильности процесса.

Основные преимущества

Прочная конструкция: прочная конструкция диска и крышки обеспечивает долговечность, а шарнирный механизм увеличивает долговечность клапана.

Минимальное падение давления: поворотные обратные клапаны спроектированы таким образом, чтобы минимизировать турбулентность и потерю давления, обеспечивая плавную работу и повышенную эффективность системы.

Функция самозакрытия: когда давление жидкости падает до нуля или меняется на противоположное, клапан автоматически закрывается, предотвращая обратный поток и устраняя риск гидравлического удара.

Гибкая установка: хотя поворотные обратные клапаны обычно устанавливаются горизонтально, при необходимости их можно монтировать и вертикально, что обеспечивает универсальность установки.
