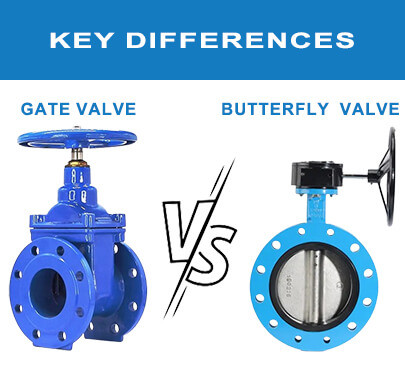

Выбор правильного клапана для вашей системы управления жидкостью имеет решающее значение для достижения эффективности, надежности и долговечности. Дисковые затворы и задвижки, хотя и широко используются, существенно различаются по структуре, принципу действия и применению. Давайте подробнее рассмотрим их различия, чтобы помочь вам сделать осознанный выбор.

Проектирование конструкций: компактность или прочность

• Клапан-бабочка представляет собой вращающийся диск, установленный на валу в центре трубопровода. Его четвертьоборотный механизм открывает или закрывает клапан, вращая диск, который остается на пути потока. Клапаны-бабочки компактны, легки и предназначены для быстрой работы и установки в ограниченном пространстве.

• Задвижки работают с клиновидным или плоским затвором, который поднимается, чтобы позволить потоку жидкости или опускается, чтобы заблокировать его. Задвижка полностью убирается при открытии, создавая беспрепятственный путь потока. Задвижки больше, тяжелее и сложнее, идеально подходят для суровых условий, требующих надежного отключения.

Динамика операций: скорость против точности

• Дроссельный клапан:

  Быстро срабатывает при повороте ручки или привода на 90 градусов, что делает его идеальным для систем, требующих быстрого реагирования.
Обеспечивает возможность дросселирования, но оставляет диск частично в потоке, вызывая небольшую турбулентность и падение давления.

• Задвижка:

  Для открытия или закрытия требуется несколько полных оборотов, что обеспечивает точное управление, но более медленную работу.
Разработан исключительно для функций включения/выключения; частичное открытие может вызвать турбулентность и повредить внутренние компоненты.

Управление потоком и эффективность

• Дроссельный клапан:

  Лучше всего подходит для умеренного регулирования расхода в системах, где допустимы небольшие перепады давления.
Наличие диска на пути потока ограничивает возможности полнопроходного канала, но обеспечивает достаточный контроль для большинства применений.

• Задвижка:

  При полном открытии обеспечивает прямой, беспрепятственный путь с минимальной потерей давления.
Подходит для применений с высоким расходом и высоким давлением, требующих максимальной эффективности и пропускной способности.

Размер, вес и установка

• Дроссельный клапан:

  Легкий и компактный, что экономит пространство и требует меньше установки.
Часто устанавливается между фланцами с помощью соединения типа «вальфер» или «проушина».

• Задвижка:

  Более громоздкий и тяжелый, требующий больше поддержки и места для установки.
Обычно прифланцовывается или приваривается к трубопроводу, обеспечивая надежное соединение.

Применение и пригодность

• Дроссельный клапан:
  Идеально подходит для систем низкого и среднего давления, таких как HVAC, водоснабжение и противопожарная защита. Распространено в отраслях, где требуются экономичные и компактные решения.

• Задвижка:
  Предпочтительно для операций с высоким давлением и высокой температурой, таких как нефть и газ, электростанции и крупномасштабная очистка воды. Надежно для нечастой эксплуатации со строгими требованиями к перекрытию.

Техническое обслуживание и долговечность

• Дроссельный клапан:

  Простая конструкция снижает потребность в техническом обслуживании.
Эластомерные уплотнения могут изнашиваться быстрее в тяжелых условиях, но их легко заменить.

• Задвижка:

  Большее количество компонентов означает более высокие требования к техническому обслуживанию, но большую долговечность в сложных условиях.
Длительный срок службы при правильном использовании в полностью открытом или полностью закрытом положении.

Соображения стоимости

• Дроссельный клапан:

  Экономичен и прост в изготовлении, что делает его экономически эффективным для крупных систем.
Подходит для проектов с ограниченным бюджетом.

• Задвижка:

  Более высокая первоначальная стоимость из-за сложной конструкции и тяжелых материалов.
Долгосрочные инвестиции в системы, которым необходима долговечность и минимальные эксплуатационные риски.

Таблица сравнения ключей
