Что такое дисковый затвор

Дисковый затвор — это тип четвертьоборотного клапана, используемого для запуска, остановки и регулирования потока воды. Его ключевой компонент — вращающийся диск, расположенный в центре трубы. Вал соединяет диск с приводом или рукояткой. Когда диск повернут параллельно потоку, клапан открыт; когда перпендикулярно — закрыт.

Эта конструкция ценится в противопожарных системах за сочетание простоты и надежности. В отличие от задвижек, которые требуют нескольких оборотов для открытия или закрытия, дисковые затворы работают при повороте всего на 90°. Это обеспечивает более быстрое время реакции в чрезвычайных ситуациях.

Почему дисковые затворы используются в противопожарных системах

• Компактность и экономия пространства — идеально подходят для высотных зданий и объектов с ограниченным пространством в машинных отделениях.

• Экономичность — более низкие затраты на материалы и установку по сравнению с задвижками, особенно для больших диаметров.

• Быстрое управление — четвертьоборотная конструкция обеспечивает быструю реакцию, что жизненно важно при пожарах.

• Визуальные индикаторы положения — многие дисковые затворы оснащены контрольными выключателями или индикаторами, показывающими, открыт клапан или закрыт.

• Соответствие противопожарным нормам — дисковые затворы, одобренные UL и FM, признаются NFPA 13 как допустимые регулирующие клапаны для спринклерных и стояковых систем.

Эти особенности делают их особенно эффективными для изоляции и управления системами в противопожарной защите.

Типы дисковых затворов, используемых в противопожарных системах

1. Дисковые затворы фланцевого типа

• Устанавливаются между двумя фланцами с болтами, проходящими через корпус.

• Легкие и экономичные.

• Лучше всего подходят для систем, где клапаны не подвергаются экстремальному давлению.

2. Дисковые затворы с резьбовыми вставками

• Имеют резьбовые вставки вокруг корпуса клапана для надежного крепления болтами.

• Позволяют отсоединить одну сторону трубопровода, не затрагивая другую.

• Более прочные и подходят для тупикового обслуживания.

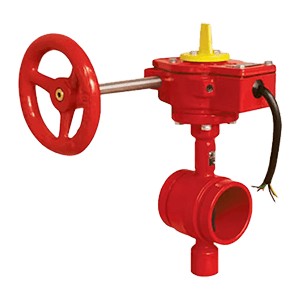

3. Дисковые затворы с канавками

• Часто используются в противопожарных трубопроводах благодаря простой установке с канавочными муфтами.

• Требуют меньше труда и инструментов, что делает их экономичными для крупных проектов.

4. Дисковые затворы OS&Y (Outside Screw and Yoke)

• Обеспечивают визуальное отображение открытого или закрытого положения.

• Часто используются в противопожарных стояках и основных регулирующих клапанах.

• Предпочтительны для проверок и соответствия нормам.

5. Дисковые затворы с контрольными выключателями

• Оснащены выключателями несанкционированного доступа, подключенными к системе пожарной сигнализации.

• Оповещают управление зданием, если клапан закрыт, когда должен быть открыт.

• Необходимы для соответствия NFPA 72 (Национальный кодекс пожарной сигнализации и оповещения).

Применение дисковых затворов в противопожарных системах

• Спринклерные системы — регулирующие клапаны, позволяющие изолировать разные зоны.

• Стояковые системы — распределяют воду по нескольким этажам в высотных зданиях.

• Линии подачи пожарных насосов — регулируют подачу воды от насосов к распределительной системе.

• Изоляция зон — позволяют проводить ремонт или проверки без отключения всей системы здания.

• Устройства предотвращения обратного потока — часто используются вместе с обратными клапанами в системах противопожарного водоснабжения.

Преимущества перед задвижками

• Размер и вес — дисковые затворы легче и компактнее, что упрощает их установку в ограниченном пространстве.

• Скорость управления — задвижка может требовать нескольких оборотов для открытия; дисковый затвор открывается поворотом всего на 90°.

• Экономическая эффективность — особенно для больших диаметров (8" и более), дисковые затворы значительно дешевле.

• Интеграция с пожарной сигнализацией — дисковые затворы часто оснащены выключателями несанкционированного доступа, тогда как задвижки требуют дополнительных компонентов для мониторинга.

Особенности установки

1. Правильная ориентация — устанавливайте клапаны так, чтобы диск вращался полностью без препятствий со стороны стенки трубы или прокладок.

2. Доступность — клапаны должны располагаться в видимых и легко доступных местах.

3. Подключение контрольной проводки — подключите выключатели несанкционированного доступа к системе пожарной сигнализации для соответствия NFPA 72.

4. Гидростатические испытания — после установки клапаны должны пройти гидростатические испытания давления в соответствии с NFPA 13.

5. Избегайте чрезмерного затягивания — чрезмерное затягивание фланцевых болтов может деформировать корпус клапана.

Требования к техническому обслуживанию и проверкам

• Ежемесячные проверки — убедитесь, что регулирующие клапаны находятся в открытом положении, а контрольные устройства функционируют.

• Квартальные тесты — проверяйте работу клапана во всем диапазоне движения, чтобы предотвратить заклинивание.

• Ежегодные тесты — проверяйте сигналы контрольных выключателей на панели управления пожарной сигнализацией.

• Ведение записей — ведите документацию по всем проверкам и тестам, как того требуют уполномоченные органы (AHJs).

Материалы и долговечность

• Корпуса из ковкого чугуна — прочные и устойчивые к ударам.

• Диски из нержавеющей стали или с никелевым покрытием — устойчивость к коррозии для длительной службы.

• Уплотнения из EPDM или NBR — обеспечивают герметичность без пузырей.

Вопросы стоимости

• Размер клапана — большие диаметры дороже, но все же дешевле эквивалентных задвижек.

• Тип соединения — клапаны с канавками быстрее устанавливаются, что снижает затраты на труд.

• Контрольные функции — клапаны с выключателями несанкционированного доступа стоят немного дороже, но необходимы для соответствия нормам.

В течение жизненного цикла дисковые затворы часто позволяют сэкономить благодаря более низкой стоимости установки, уменьшенному обслуживанию и более длительному сроку службы.

Распространенные ошибки, которых следует избегать

• Не подключенные контрольные выключатели — это может привести к нарушениям норм и ухудшению работы системы.

• Использование несертифицированных клапанов — всегда убеждайтесь, что клапаны одобрены UL/FM для противопожарного применения.

• Установка в труднодоступных местах — если клапан нельзя проверить или протестировать, он не будет соответствовать требованиям NFPA 25.

• Неправильный выбор прокладок — несовместимость прокладок может вызвать утечки или препятствовать движению диска.
