Что такое пневматический дроссельный клапан?

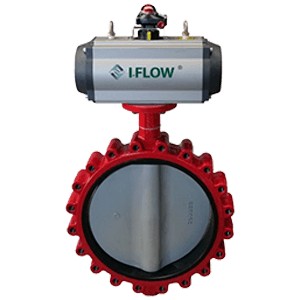

Пневматический дисковый затвор — это тип четвертьоборотного клапана, который использует сжатый воздух для привода привода, открывающего или закрывающего диск клапана внутри трубы. Диск поворачивается на 90° вокруг своей оси, пропуская или перекрывая поток жидкости.

Он особенно ценен в системах, требующих быстрой работы, дистанционного управления или высокой производительности, и часто встречается в:

• Системы очистки воды

• Промышленная автоматизация

• Линии по продаже продуктов питания и напитков

• Нефть и газ

• Контуры HVAC и охлажденной воды

Основные компоненты

1. Корпус клапана: внешний корпус, в котором размещаются внутренние компоненты и который соединяется с трубой.

2. Диск: круглая пластина, которая вращается для управления потоком.

3. Шток/вал: соединяет привод с диском.

4. Седло: обеспечивает уплотнение между диском и корпусом клапана в закрытом положении.

5. Пневматический привод: устройство, работающее от сжатого воздуха, которое вращает шток и диск.

Принцип работы: от воздуха к действию

При подаче сжатого воздуха в привод:

• Он создает крутящий момент, который вращает внутренний вал.

• Этот крутящий момент передается на диск.

• Для перехода из полностью открытого в полностью закрытое положение обычно достаточно четверти поворота (90°).

• В регулирующих устройствах привод останавливается под определенными углами для регулирования дросселирования.

В открытом положении диск параллелен потоку, обеспечивая минимальное ограничение.
В закрытом положении диск перпендикулярен потоку, перекрывая проход.

Типы используемых пневматических приводов

• Одностороннего действия (с пружинным возвратом): клапан открывается или закрывается воздухом, а пружина возвращает его в исходное положение. Подходит для отказоустойчивой работы.

• Двойного действия: воздух используется как для открытия, так и для закрытия. Обеспечивает большую управляемость, мощность и стабильность.

Преимущества пневматических поворотных клапанов

• Быстрое и надежное срабатывание в многоцикловых системах

• Низкое падение давления благодаря оптимизированному пути потока

• Экономически выгоден при монтаже труб большого диаметра

• Совместимость с системами автоматизации (ПЛК, РСУ)

• Минимальные требования к обслуживанию по сравнению с электрическими или гидравлическими приводами

Распространенные приложения

• Водораспределительные и очистные сооружения

• Автоматизация процессов на химических заводах

• Паровые системы (с металлическими седлами)

• Линии по производству фармацевтической продукции

• Морские системы (трубопроводы забортной воды, балластные цистерны)

Ключевые соображения перед выбором

• Тип среды: жидкость, газ, пульпа, агрессивная жидкость

• Номинальные значения давления и температуры

• Время срабатывания

• Требования к отказоустойчивости (с пружинным возвратом или без)

• Тип управления: вкл/выкл или модулирующее
