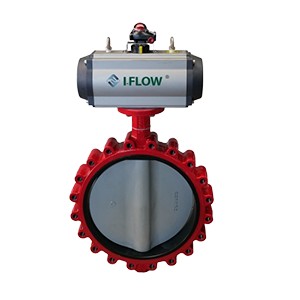

1. Понимание структуры электрического дискового затвора
Электрический дисковый затвор состоит из трех основных частей:
Корпус – рама, которая подключается к трубопроводу.
Диск (или заслонка) – вращающийся элемент, регулирующий поток жидкости.
Электрический привод – моторный компонент, обеспечивающий крутящий момент для движения затвора.
Привод получает электрические сигналы (переменного или постоянного тока) и преобразует их в механическое движение. Он вращает шток, который поворачивает диск между открытым и закрытым положениями. Большинство электрических дисковых затворов работают по принципу поворота на четверть (90°), что обеспечивает быстрое и точное управление.
2. Принцип работы электрических дисковых затворов
Рабочий процесс можно разделить на три фазы: подача сигнала, реакция привода и движение затвора.
Когда система управления отправляет электрический сигнал, мотор привода начинает вращаться.
Зубчатый механизм внутри привода усиливает крутящий момент и передает его на шток.
Когда шток поворачивается, диск вращается параллельно или перпендикулярно направлению потока.
В полностью открытом положении диск выравнивается с трубопроводом, позволяя жидкости проходить с минимальным сопротивлением. В полностью закрытом положении диск перекрывает проход, полностью останавливая поток. Для модулирующего управления привод позиционирует диск под точными углами, регулируя скорость потока и обеспечивая плавную работу и стабильный контроль давления.
3. Методы управления и совместимость с автоматизацией
Электрические дисковые затворы доступны в различных конфигурациях:
Включение/Выключение: Самый простой тип, подходящий для управления потоком по принципу старт-стоп.
Пропорциональное или модулирующее управление: Реагирует на аналоговые сигналы (например, 4–20 мА), регулируя положение затвора пропорционально управляющему сигналу.
Многие современные приводы включают обратную связь по положению, концевые выключатели и возможность ручного управления. Эти функции повышают надежность системы, что делает затворы идеальными для интеграции в PLC, DCS или системы управления умными зданиями.
4. Преимущества электрических дисковых затворов
По сравнению с ручными или пневматическими затворами, электрические дисковые затворы предлагают множество преимуществ:
Точное управление: Электрические сигналы обеспечивают точную модуляцию и стабильный отклик.
Энергоэффективность: Не требуется внешний источник воздуха, что снижает эксплуатационные расходы.
Низкие затраты на обслуживание: Меньшее количество движущихся частей означает меньший износ и минимальное обслуживание.
Дистанционное управление: Идеально для автоматизированных или опасных сред.
Компактная конструкция: Легкая структура экономит место в сложных установках.
Поскольку они устраняют необходимость в компрессорах и воздушных трубопроводах, электрические дисковые затворы особенно подходят для объектов, где важны чистая энергия и бесшумная работа.
5. Применение в различных отраслях
Электрические дисковые затворы играют ключевую роль в различных сферах:
Системы HVAC: Регулирование охлажденной воды или воздушного потока в системах автоматизации зданий.
Водоподготовка и очистка сточных вод: Точный контроль входных и выходных линий.
Электростанции: Управление охлаждающей водой, паром и дозированием химикатов.
Морские применения: Управление балластными и трюмными системами, где важна автоматизация.
Химическая обработка: Управление коррозионными жидкостями и обеспечение безопасности в трубопроводах.
Их адаптивность и надежность делают их основой умной промышленной инфраструктуры.
6. Советы по выбору и обслуживанию
При выборе электрического дискового затвора учитывайте:
Тип напряжения (AC/DC) и диапазон сигнала
Требуемый крутящий момент привода
Давление и температуру среды
Совместимость материалов корпуса и диска
