Что такое дроссельный клапан?

Затвор-бабочка — это поворотный клапан с четвертьоборотным движением, который управляет потоком текучей среды (жидкости или газа) через трубу. Его центральным элементом является вращающийся диск, установленный на валу. При повороте диск поворачивается, чтобы открыть или закрыть клапан, регулируя поток с минимальным трением и потерей давления. Эти клапаны ценятся за их компактную конструкцию , малый вес , быстрое срабатывание и экономичность , особенно по сравнению с задвижками или шаровыми кранами аналогичных размеров.

Типы поворотных затворов

1. Концентрический (упруго закреплённый) дисковый затвор

• Диск располагается прямо в центре трубы.

• Резиновое покрытие сиденья обеспечивает герметичность.

• Лучше всего подходит для применений с низким давлением и низкой температурой, таких как водоснабжение или отопление, вентиляция и кондиционирование воздуха.

2. Двухпозиционный (высокопроизводительный) поворотный клапан

• Диск смещен как относительно центральной линии трубы, так и вала.

• Уменьшает износ и улучшает герметичность.

• Идеально подходит для систем со средним давлением/температурой, например, для химических, масляных или паровых систем.

3. Затвор-бабочка с тройным эксцентриситетом

• Три смещения предотвращают контакт между диском и седлом до окончательного закрытия.

• Уплотнение металл-металл для высокого давления и высокой температуры.

• Распространено на электростанциях, в нефтехимической промышленности и при использовании промышленных газов.

Типы корпусов: вафельный, с выступами и фланцевый

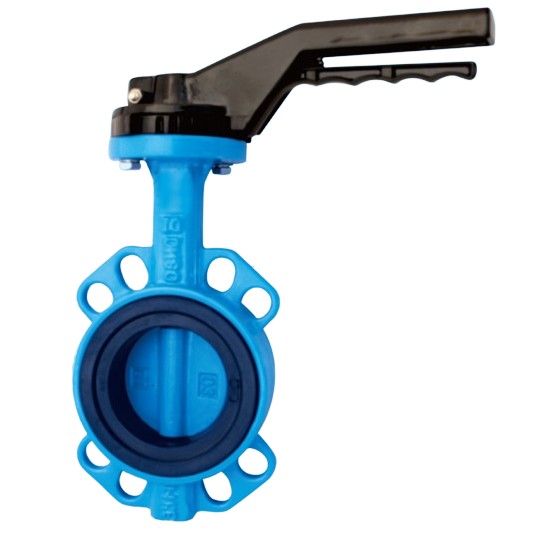

• Тип вафли : зажат между фланцами. Самый экономичный и компактный.

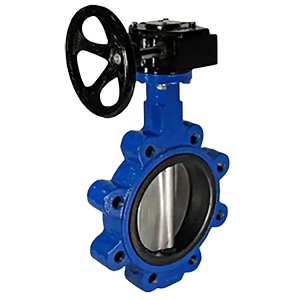

• Тип проушины : Резьбовые проушины позволяют болтам проходить через каждую сторону — хорошо подходит для тупиковых соединений.

• Фланцевый тип : обеспечивает прочное соединение; широко применяется в тяжелых условиях эксплуатации или при высоком давлении.

Ключевые факторы при выборе поворотного затвора

1. Совместимость с носителями

• Для чистой воды достаточно клапана с резиновым покрытием.

• Для химикатов или пульп выбирайте высокопроизводительные или покрытые ПТФЭ клапаны.

2. Номинальные значения давления и температуры

• Проверьте PN (номинальное давление) или класс ANSI.

• Клапаны с тройным эксцентриситетом лучше всего подходят для систем высокого давления и высокой температуры.

3. Требования к размеру и расходу

• Учитывайте диаметр трубы и скорость потока.

• Дисковые затворы обеспечивают превосходную возможность дросселирования в трубах больших размеров.

4. Метод приведения в действие

• Ручное управление (рычаг или коробка передач) для простых и недорогих систем.

• Электрические, пневматические или гидравлические приводы для автоматизации и дистанционного управления.

5. Место установки

Дисковые затворы требуют меньшего расстояния между торцами, чем шаровые или запорные клапаны, что делает их идеальными для ограниченных пространств.

6. Стандарты и сертификация

Убедитесь, что клапан соответствует требуемым стандартам ISO, API, ANSI или AWWA, особенно для регулируемых отраслей.

Рекомендации на основе приложений

Техническое обслуживание и жизненный цикл

• Выбирайте клапан с минимальными требованиями к техническому обслуживанию и легко заменяемыми уплотнениями.

• Клапаны с двойным и тройным эксцентриситетом обычно имеют более длительный срок службы.

• Смазка и периодические проверки помогают повысить эксплуатационную надежность.
