Задвижки являются наиболее распространенными клапанами в промышленных трубопроводах, но они не подходят для всех случаев. Если выбрать неправильный тип для конкретной среды или места, существует риск термического заклинивания (когда клапан не открывается), утечки штока или быстрой коррозии.
1. Универсальное решение: Задвижки с жестким клином
Лучше всего подходит для: чистой воды, масла, воздуха и стабильных температур.
Если вы работаете со стандартным водопроводом или общей коммунальной трубой, где температура не колеблется резко, это ваш отраслевой стандарт. "Диск" внутри представляет собой цельную литуюметаллическую деталь.
Почему стоит использовать: Это самая простая и надежная конструкция. Поскольку клин цельный, он хорошо сопротивляется вибрации и может быть установлен практически в любом положении (горизонтально или вертикально).
Риск: При использовании в паропроводах с высокой температурой жесткий клин может подвергнуться "термическому заклиниванию". При нагреве и расширении трубы клин может быть зажат настолько сильно, что после охлаждения системыего невозможно будет открыть.
2. Решение для высоких температур: Задвижки с гибким клином
Лучше всего подходит для: паровых систем и процессов переработки.
Ваша система подвергается циклам нагрева и охлаждения? В таком случае жесткий клин может застрять. Гибкий клин выглядит как цельный, но имеет глубокий разрез (или рельеф) по периметру. Это превращает клин в жесткую пружину.
Почему стоит использовать: Небольшая гибкость позволяет диску слегка сжиматься при тепловом расширении седла клапана. Это обеспечивает плотное уплотнение без постоянного заклинивания при температурных колебаниях.
Риск: Поскольку клин имеет разрез, он не подходит для загрязненных жидкостей или суспензий. Осадок может попасть в разрез, препятствуя закрытию клапана.
3. Решение для суспензий и твердых частиц: Ножевые задвижки
Лучше всего подходит для: сточных вод, бумажной массы, густого шлама и вязкого масла.
Стандартные задвижки имеют проблему с твердыми частицами: мусор застревает в нижней части седла клапана, препятствуя полному закрытию клина. Ножевая задвижка решает эту проблему, полностью изменяягеометрию.
Почему стоит использовать: Вместо клина используется плоское заостренное лезвие из нержавеющей стали. При закрытии клапана лезвие физически разрезает шлам, разрушая любые твердые частицы, блокирующие егопуть. Это самозачищающийся механизм.
Риск: Эти клапаны предназначены для низконапорных систем. Они не подходят для применения с газом под высоким давлением.
4. Решение для безопасности и визуализации: Задвижки с выдвижным штоком (OS&Y)
Лучше всего подходит для: систем противопожарной защиты и критических точек изоляции.
При пожаре или аварии у вас нет времени подходить к клапану, крутить маховик и проверять, открыт ли он. Вам нужно знать мгновенно.
Почему стоит использовать: Конструкция OS&Y (Outside Screw and Yoke) перемещает резьбовой шток вверх при открытии клапана. Если шток выступает, клапан открыт. Если шток опущен, клапанзакрыт. Это обеспечивает мгновенное визуальное подтверждение на расстоянии.
Дополнительно: Поскольку резьба находится снаружи корпуса клапана, она не контактирует с водой/жидкостью, предотвращая коррозию резьбы.

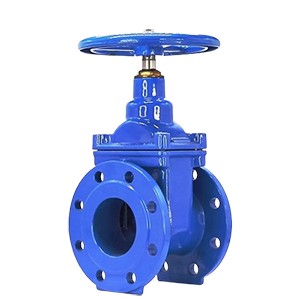

5. Решение для ограниченного пространства: Задвижки с невыдвижным штоком (NRS)
Лучше всего подходит для: подземных трубопроводов, колодцев и туннелей.
Иногда у вас нет вертикального пространства для подъема штока. Если вы устанавливаете клапан в подземном колодце или тесном механическом помещении, каждый сантиметр имеет значение.
Почему стоит использовать: При повороте рукоятки шток вращается на месте, а затвор поднимается по штоку внутри корпуса клапана. Общая высота клапана не изменяется.
Риск: Вы не можете определить, открыт или закрыт клапан, просто взглянув на него. Кроме того, поскольку резьба находится внутри жидкости, она более подвержена износу и коррозии со временем.
