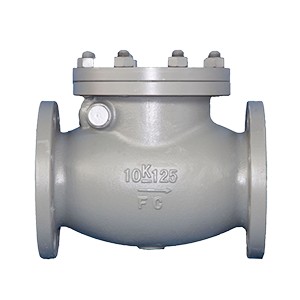

Что такое поворотный обратный клапан

Поворотный обратный клапан использует поворотный диск, который открывается при прямом потоке жидкости и закрывается при обратном. Он работает исключительно за счет силы тяжести и давления обратного потока.

Преимущества:

• Простая конструкция с малым количеством подвижных частей

• Низкое падение давления в клапане

• Подходит для труб большого диаметра

• Идеален для горизонтальных трубопроводов

Недостатки:

• Медленное закрытие, что может привести к гидроудару

• Не подходит для вертикальных или пульсирующих потоков

• Требует больше места для установки из-за поворотного механизма

Области применения:

• Водоочистные и канализационные станции

• Нефте- и газопроводы

• Системы противопожарной защиты

• Общепромышленные системы жидкостей

Что такое пружинный обратный клапан

Пружинный обратный клапан оснащен диском или поршнем с пружиной, который быстро возвращается в закрытое положение при прекращении потока. Обеспечивает быстрое перекрытие и компактную конструкцию.

Преимущества:

• Быстрое закрытие предотвращает гидроудар

• Может устанавливаться в вертикальном и горизонтальном положении

• Компактный и экономит пространство

• Доступен в различных конфигурациях (прямые, угловые, Y-образные)

Недостатки:

• Небольшое падение давления из-за сопротивления пружины

• Более сложные внутренние компоненты, требующие обслуживания

• Не всегда подходит для больших диаметров или низкого давления

Области применения:

• Системы вентиляции и кондиционирования

• Пневмосистемы

• Химические производственные линии

• Пищевые и напиточные трубопроводы

• Небольшие насосы и бустерные системы

Сравнительная таблица

Выбор подходящего клапана

• Используйте поворотные обратные клапаны для чистых, маловязких жидкостей, больших диаметров труб и систем с относительно стабильным потоком.

• Используйте пружинные обратные клапаны при необходимости быстрого закрытия, вертикального монтажа или работы с пульсирующими потоками и напорными системами.
