Основная функция трехходового пробкового клапана

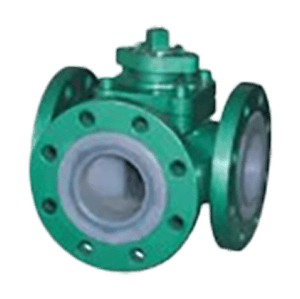

Трехходовой пробковый клапан предназначен для управления, перенаправления или смешивания потока жидкости между тремя портами трубопровода. Внутри корпуса клапана вращающаяся пробка с специально спроектированными каналами направляет среду по различным путям потока в зависимости от положения пробки.

Типовые схемы потока и характеристики

Характеристика потока трехходового пробкового клапана зависит главным образом от конструкции внутренних портов. Распространенные конфигурации включают L-образные и T-образные структуры. Клапаны с L-образными портами обычно направляют поток между двумя выбранными портами, что делает их подходящими для переключения или перенаправления потоков. Клапаны с T-образными портами обеспечивают более гибкое управление потоком, включая смешивание или разделение потоков между несколькими выходами.

Стабильность управления потоком и перепад давления

Благодаря обтекаемой конструкции внутренних каналов пробковые клапаны обычно обеспечивают относительно низкий перепад давления по сравнению с некоторыми другими многопортовыми клапанами. Однако точная характеристика потока также зависит от размера клапана, геометрии пробки и рабочего положения.

Пригодность для приложений включения/выключения и распределения потока

Большинство трехходовых пробковых клапанов в основном используются для управления направлением потока, а не для точного дросселирования. Они часто применяются в химической обработке, топливных системах, водоподготовке и промышленных системах перекачки жидкостей.

Факторы, влияющие на характеристики потока

Выбор материала, конструкция уплотнения и обработка поверхности пробки влияют на эффективность потока и характеристики утечки. Правильный выбор обеспечивает стабильное распределение потока и длительный срок службы.
