1. Функция и цель

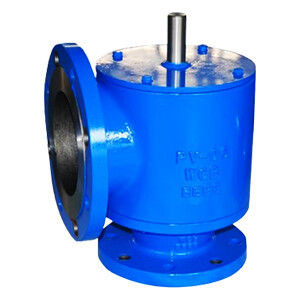

• Дыхательный клапан : Дыхательный клапан в основном используется для поддержания баланса давления внутри резервуара или сосуда, позволяя воздуху входить или выходить по мере необходимости. Он необходим для предотвращения избыточного давления или вакуума во время вдоха или выдоха, когда содержимое резервуара колеблется из-за наполнения или опорожнения. Его основная цель — предотвратить попадание в резервуар атмосферных загрязняющих веществ, влаги или других частиц, одновременно позволяя сбрасывать избыточное давление или вакуум.

  • Распространенное применение : чаще всего применяется в резервуарах для хранения жидкостей и газов, особенно в нефтяной, химической и пищевой промышленности, где существует риск загрязнения.

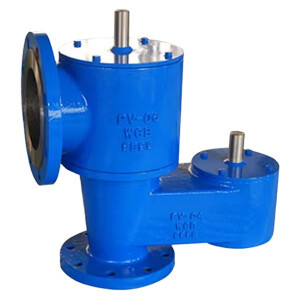

• Предохранительный клапан давления : предохранительный клапан давления специально разработан для защиты резервуара или системы от превышения определенного предустановленного предела давления. Он открывается автоматически для сброса избыточного давления, тем самым защищая систему от избыточного давления, которое в противном случае может привести к повреждению, разрыву или отказу оборудования. Когда давление в системе превышает установленный предел, клапан открывается для сброса давления до тех пор, пока оно не вернется к безопасному уровню.

  • Распространенное применение : используется в сосудах под давлением, трубопроводных системах и котлах для защиты оборудования от опасных уровней давления.

2. Регулировка давления

• Дыхательный клапан : Дыхательный клапан предназначен для поддержания контролируемого диапазона давления путем регулирования небольших колебаний давления, обычно в пределах определенного диапазона рабочего давления бака. Он не защищает от катастрофического избыточного давления, а скорее поддерживает стабильное давление в баке, позволяя небольшим объемам воздуха входить и выходить.

  • Настройки давления : обычно работает в небольшом диапазоне положительного или отрицательного давления, допуская минимальные изменения для стабилизации внутреннего давления в баке.

• Клапан сброса давления : роль этого клапана заключается в защите от избыточного давления, то есть он предназначен для обработки более крупных и опасных скачков давления. Он открывается, когда внутреннее давление достигает установленного критического значения, и закрывается, когда давление возвращается к безопасному уровню. По сути, это предохранительный клапан, предназначенный для предотвращения повреждения или отказа системы из-за избыточного давления.

  • Настройки давления : клапан настроен на открытие, когда давление превышает указанный предел, и обычно используется для управления высоким давлением в различных системах.

3. Тип операции

• Дыхательный клапан : Дыхательный клапан работает в двух направлениях. Он позволяет воздуху или газу поступать в бак, если создается вакуум (например, при опорожнении бака), и позволяет воздуху или газу выходить, когда давление поднимается выше желаемого уровня (например, при заполнении бака).

  • Принцип действия : Он плавно открывается и закрывается, выпуская или впуская воздух, тем самым предотвращая резкие скачки давления.

• Предохранительный клапан давления : Предохранительный клапан давления работает только в одном направлении: когда давление превышает установленный предел, он открывается, чтобы сбросить избыточное давление. Он снова закрывается, как только давление в системе падает ниже установленного уровня.

  • Принцип работы : Обычно клапан резко открывается при необходимости и быстро закрывается после стабилизации давления, гарантируя, что давление в системе останется в безопасном диапазоне.

4. Применение и варианты использования

• Дыхательный клапан :

  • Предотвращает возникновение вакуума в резервуарах для хранения.
  • Защищает от загрязнения, гарантируя, что в бак не попадет внешний мусор или влага.
  • Используется в хранилищах жидкостей, нефти, химических емкостях и резервуарных парках.
  • Часто используется в случаях, когда продукт внутри резервуара летуч или чувствителен к загрязнению.

• Клапан сброса давления :

  • Защищает резервуары, трубопроводные системы и сосуды под давлением от избыточного давления.
  • Незаменим в системах, работающих под высоким давлением, таких как котлы, паровые системы и газопроводы высокого давления.
  • Используется в отраслях промышленности, где необходимо точно контролировать уровень давления, чтобы избежать опасных ситуаций избыточного давления (например, при добыче природного газа, химической переработке и переработке нефти).

5. Проектирование и строительство

• Дыхательный клапан :

  • Настройки низкого давления, обеспечивающие высокую чувствительность к незначительным изменениям давления.
  • Часто выполняет двойную функцию, обеспечивая как сброс давления, так и сброс вакуума.
  • Обычно имеет простую конструкцию с пружинным механизмом и может быть оснащена вентиляционным отверстием для воздухообмена.

• Клапан сброса давления :

  • Разработан для работы в условиях высокого давления и оснащен прочной пружиной или диафрагмой для управления открытием и закрытием.
  • Часто имеет высокоточные настройки, обеспечивающие точный контроль давления и защиту системы от избыточного давления.
