Описание

Технические характеристики

сопутствующие товары

Расследование

Описание

Редукторный привод может быть установлен непосредственно на задвижке, шаровом клапане и так далее. Благодаря использованию спиральных конических зубчатых колес и упорных шарикоподшипников зубчатый привод может работать плавно, иметь высокий выходной крутящий момент, низкий уровень шума и высокую эффективность. Это может избежать водонепроницаемости и утечки масла, так как уплотнительные сальники используются на всех сквозных частях. И степень защиты может быть IP65. Маховик и крышки штока могут быть настроены по индивидуальному заказу. Для различных клапанов и требований. есть одиночный лестничный редуктор с моторным ганжем, двойной лестничный редуктор с фланцем двигателя и двойной лестничный редуктор с маховиком и т. д.

Технические характеристики

Модель		MY-VS10	MY-VS20	MY-V0	MY-V1	MY-V2	MY-V3	MY-V35	MY-V5	MY-V6
Технические параметры
Соотношение		2,3:1	2,35:1	3,1:1	3,6:1	4:1	4,1:1	5:1	6,3;1	7,1:1
Максимальная тяга	Н	75500	113000	127000	141000	190000	288000	352000	521000	1110000
	кгс	7690	11500	12900	14400	19400	29400	35900	52200	113000
Максимальный крутящий момент	Н·м	216	363	589	932	1491	2296	3404	8500	12500
	кгс·м	22	37	60	95	152	234	347	459	740
Максимальный диаметр штока, мм		20	25	28	40	52	60	70	100	120
Вес (кг		10	12	21,5	28	35	50	95,5	190	288
Подключить ионный размер
ФЛАНЕЦ		F10	F12	F14	F16	Ф(20)	F25	Ф30	Ф35	F40
Окружность фланца (D)		125	150	175	210	250	300	350	415	475
Соединительное отверстие PCD	Д0	102	125	140	165	205	254	298	356	406
Соединительное отверстие PCD	N-H-DP	4-M10-15	4-M12-18	4-M16-24	8-M20-30	8-M16-24	8-M16-24	8-M20-30	8-M30-45	8-M36-54
Выпуклая(D1×h)		70 × 3	85 ×3	100 ×4	130 × 4	140 × 5	200 × 5	230 ×5	260 ×5	300 × 8
Электрические соединенияPD×b(ключ)	PDB×(key)	30 × 8	30 × 8	35 × 10	35 × 10	40 × 12	40 × 12	45 × 14	45 × 14	50 × 14
Электрические соединенияPD×b(ключ)	L0	55	55	60	60	60	60	65	65	70

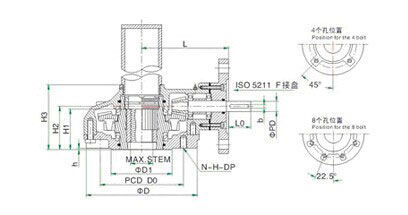

Внешний вид-размер
H1		38	46	55	62	75	85	105	145	165
Н2		65	70	70	75	90	100	140	155	210
H3		110	125	128	145	160	170	225	280	335
л		160	175	200	220	240	265	320	395	405

Комбинация параметров конической передачи и электрооборудования
Параметры Денсо	Model	ИК5210	ИК5215	ИК5220	ИК5230	ИК5345	ИК5360	ИК5490	ИК5412	ИК5518
	Torque Nm	100	150	200	300	450	600	900	1200	1800
	Speed r/min	18/24	18/24	18/24	18/24	24/48	24/48	24/48	18/24	24/36
	FlangeGB/T12222-2005	F10	F10	F14	F14	F16	F16	F25	F25	F30
	Torque Nm	185	285	480	864	1450	1920	3600	6050	10200
