Канавочная бабочка, сертифицированная UL, ULC, одобренная FM

1.Размер:2.5’’-12’’
2.Стандарт:API598
3.Давление:200-300PSI
4.Материал:CI,DI
5.Тип:wafer type,groove type
UL/FM approval

Тел: +86-532-66952179/66952180

E-mail: qdiflow@qdiflow.com

Чат сейчас
Message
ПРОДУКЦИЯ
СВЯЖИТЕСЬ С НАМИ
Тел.: +86- 532- 66952176
Электронная почта: qdiflow@qdiflow.com
Факс: +86-532-66952181
Адрес офиса продаж: Юнит 1517-1520, Здание 4, Центр Excellence Century, ул. Лунчэн, 31, Циндао, Китай.
Адрес завода: ул. Цзиньшацзян, 15, улица Тунцзи, район Цзимо, Циндао, Китай
Описание
Спецификация
Сопутствующие товары
Запрос

Описание

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ :
    ● Проектирование и производство соответствуют API609
    ● Верхний фланец соответствует ISO5211
    ● Канавки соответствуют AWWA C606 или метрическим размерам
    ● Испытания соответствуют API598

Спецификация

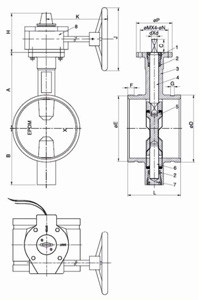

№ Название детали Материал

Qingdao I-Flow Co., Ltd

1 Гайка уплотнения верхнего вала Углеродистая сталь
2 Уплотнение вала EPDM
3 Корпус ASTM A536 65-45-12
4 Верхний вал ANSI 416
5 Диск ASTM A536 65-45-12+EPDM
6 Нижний вал ANSI 416
7 Гайка уплотнения нижнего вала Углеродистая сталь
8 Сигнальный редуктор ASTM A536 65-45-12



Габаритные данные (мм)



Размер A B C D H K J P M N d L
2-1/2" 125 95 32 112 111 218 152 90 70 9 10 44.2
3" 140 100 32 120 111 218 152 90 70 9 11 45.3
4" 160 100 32 165 111 218 152 90 70 9 14 52
5" 170 125 32 182 111 218 152 90 70 9 14 54.4
6" 190 140 32 216 111 218 200 90 70 9 16 55.8
8" 230 175 32 260 126 232 300 125 102 12 19 60.5
10" 260 200 45 320 126 232 300 125 102 12 22 66.5
12" 300 240 45 375 161 252 350 150 125 14 24 76.9
