Дисковые поворотные затворы MSS SP-67 300PSI с канавкой

1. Размер: 2,5 ''-12 ''
2. Стандарт: API598
3. Давление: 200-300 фунтов на квадратный дюйм
4. Материал: ДИ, ДИ
5. Тип: тип пластины, тип паза
Сертификат UL/FM

Тел.: + 86- 532- 55785171/55785172/55786571/55786572

Электронная почта: info@qdiflow.com

Теперь говорите
Сообщение
ТОВАРЫ
СВЯЗАТЬСЯ С НАМИ
Описание
Технические характеристики
сопутствующие товары
Расследование

Описание

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ:
● Дизайн и производство соответствуют стандарту MSS SP-67.
● Размеры концов канавки Соответствуют AWWA C606
● Размеры лицевой стороны Соответствуют MSS SP-67 Таблица 4
● Тестирование в соответствии с MSS SP-67
● Режим движения: рычажный, червячный, электрический, пневматический.

Технические характеристики

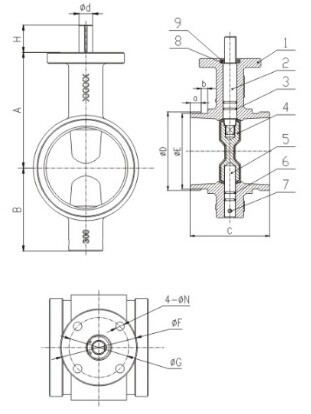

НЕТ.НаименованиеМатериалДополнительный материал

Qingdao I-Flow Co., Ltd

1ТелоАСТМ А536 65-45-12
2Винтовой конецУглеродистая сталь
3Нижний валАСТМ А564 17-4PHАСТМ А276 420
4ДискДИ + НБКДИ+ЭПДМ
5уплотнительное кольцоNBRЭПДМ
6втулкаПТФЭ
7Верхний валАСТМ А564 17-4PHАСТМ А276 420
8БолтУглеродистая стальАСТМ А276 304
9ПластинаУглеродистая стальАСТМ А276 304



Данные о размерах (мм)



DNАБСΦDЧАСΦЕΦFΦG4-ФНгаб
DN50100628160,33257,1565504-Ф7915,887,95
DN651066496,8733269.0965504-Ф7915,887,95
DN80112,57396,888,93284,9465504-Ф7915,887,95
DN10013597115,8114,332110.0890704-Φ101115,889,53
DN125149119147,6141,332137.0390704-Φ101415,889,53
DN150167132147,6168,332163,9690704-Φ101415,889,53
DN200202162133,4219,145214,41251024-Φ121719.0511.13
DN250228189158,827345268,271251024-Φ122219.0512,7
DN300266230165,1323,945318,191501254-Φ142219.0512,7
