• 200PSI-NRS Тип Фланцевый торцевой затвор
200PSI-NRS Тип Фланцевый торцевой затвор

1. Стандарты: AWWA C515, DIN3352 F4/F5, BS5163, BS5150
2. Тип соединения: тип фланца, тип паза
3. Материал: CI, DI, НЕРЖАВЕЮЩАЯ ПЯТНА
4.Размер: 2" - 12"
5. Класс давления: 200PSI-300PSI
6. Тип: OS&Y, NRS, с пластиной
Сертификат UL/FM

Тел.: + 86- 532- 55785171/55785172/55786571/55786572

Электронная почта: info@qdiflow.com

Теперь говорите
Сообщение
ТОВАРЫ
СВЯЗАТЬСЯ С НАМИ
Описание
Технические характеристики
сопутствующие товары
Расследование

Описание

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ:
● Дизайн и производство соответствуют стандарту AWWA C515.
● Фланец по ANSI B16.1, класс 125. Доступны другие типы фланцев.
● Наплавленное эпоксидное покрытие с внутренним и наружным покрытием.
● Тестирование в соответствии с AWWA C515

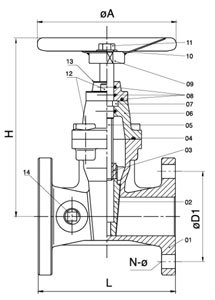

Технические характеристики

Нет.НаименованиеМатериал

Qingdao I-Flow Co., Ltd

1ТелоАСТМ А536 65-45-12
2КлинASTM A536 65-45-12+ЭПДМ
3Клиновая гайкаASTM B148 C95400
4ПрокладкаЭПДМ
5КореньАНСИ 420
6капотАСТМ А536 65-45-12
7Стопорное кольцоАСТМ В62
8уплотнительное кольцоЭПДМ
9МаховикАНСИ 1045
10Плоская прокладкаАНСИ 1045
11Стопорная гайкаАНСИ 1035
12Болт капотаАНСИ 1035
13железаАСТМ А536 65-45-12
14Пробка ВинтАСТМ В62



Данные о размерах (мм)



Размер2½"3"4"5 дюймов6 дюймов8 дюймов10 дюймов12 дюймов
Дн6580100125150200250300
л190,5203,2228,6254266,7292,1330,2355,6
ЧАС235289323386420520628725
ΦD1139,5152,5190,5216241,5298,5362432
N-Φ4-194-198-198-228-228-2212-2512-25
ФА220250280300350380450450
