• Фланцевый торцевой затвор 300PSI-OS&Y
Фланцевый торцевой затвор 300PSI-OS&Y

1. Стандарты: AWWA C515, DIN3352 F4/F5, BS5163, BS5150
2. Тип соединения: тип фланца, тип паза
3. Материал: CI, DI, НЕРЖАВЕЮЩАЯ ПЯТНА
4.Размер: 2" - 12"
5. Класс давления: 200PSI-300PSI
6. Тип: OS&Y, NRS, с пластиной
Сертификат UL/FM

Тел.: + 86- 532- 55785171/55785172/55786571/55786572

Электронная почта: info@qdiflow.com

Теперь говорите
Сообщение
ТОВАРЫ
СВЯЗАТЬСЯ С НАМИ
Описание
Технические характеристики
сопутствующие товары
Расследование

Описание

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ:
● Дизайн и производство соответствуют стандарту AWWA C515.
● Фланец по ANSI B16.1, класс 125. Доступны другие типы фланцев.
● Наплавленное эпоксидное покрытие с внутренним и наружным покрытием.
● Тестирование в соответствии с AWWA C515

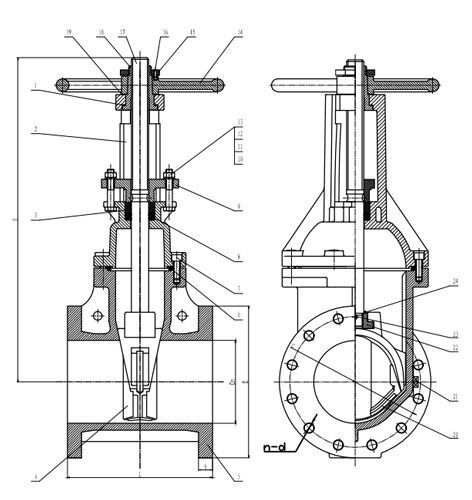

Технические характеристики

Нет.НаименованиеМатериал

Qingdao I-Flow Co., Ltd

1ПрокладкаC28000
2капотАСТМ А536 65-45-12
3УпаковкаПТФЭ
4КлинASTM A536 65-45-12+ЭПДМ
5ТелоАСТМ А536 65-45-12
6Уплотнительное кольцоЭПДМ
7БолтАНСИ 1035
8Уплотнительная прокладкаЭПДМ
9железаАСТМ А536 65-45-12
10ОрехАНСИ 304
11Плоская шайбаАНСИ 1035
12БолтАНСИ 1035
13Проволочная губкаАНСИ 1035
14МаховикАСТМ А536 65-45-12
15Стопорная гайкаASTM B148 C95400
16Стопорный винтАНСИ 304
17КореньАНСИ 304
18Стволовая гайкаASTM B148 C95400
19ПрокладкаC28000
20СкелетАСТМ А536 65-45-12
21Пробка ВинтАСТМ В62
22Клиновая гайкаASTM B148 C95400
23ШтырьАНСИ 304
24Уплотнительное кольцоЭПДМ



Данные о размерах (мм)



Размер2½"3"4"5 дюймов6 дюймов8 дюймов10 дюймов12 дюймов
Дн6580100125150200250300
Д190,5203,2228,6254266,7292,1330,2355,6
ЧАС3574114435365957398811021
ΦD1139,5152,5190,5216241,5298,5362432
й4-194-198-198-228-228-2212-2512-25
