Поплавковый шаровой клапан

1.Материал SS316,316L,304, латунь,бронза,WCB
2. Класс давления 150-класс900
3. Соединительный наконечник
4. Руководство по питанию
5. Сидящий металл
6. Газ, вода и т. д.
7. Тип: 2-ходовой 3-ходовой 1-сторонний, полностью сварной, поплавковый, цапфовый

Тел.: + 86- 532- 55785171/55785172/55786571/55786572

Электронная почта: info@qdiflow.com

Теперь говорите

Сообщение

ТОВАРЫ

СВЯЗАТЬСЯ С НАМИ

Тел.: +86-532-66952179/66952180
Факс: +86-532-66952181
Электронная почта: info@qdiflow.com
Адрес офиса продаж: Unit 1517-1520, Building 4, Excellence Century Center, No. 31 Longcheng Road Qingdao, China.
Адрес завода: город Санлуошу, уезд Хуйминь, Биньчжоу, Китай.

Описание

Технические характеристики

сопутствующие товары

Расследование

Описание

Технические характеристики

Номинальный диаметр (дюймы)			NPS 1/2-8
Номинальное давление (МПа)			Класс150-Класс600
			МАТЕРИАЛ
	НЕТ	НАИМЕНОВАНИЕ	УГЛЕРОДИСТАЯ СТАЛЬ	НЕРЖАВЕЮЩАЯ СТАЛЬ
Материал деталей	1	Тело	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M	ASTM A351 CF3	ASTM A351 CF3M
	2	Стад	А193 Б7М	А320 В8	А320 Б8М	А320 В8	АСТМ А182 Б8М
	3	Мяч	АСТМА105.ЕНП	АСТМА182 304	АСТМА182 316	АСТМА182 304Л	АСТМ А182 316Л
	4	Сиденье	ПТФЭ/НЕЙЛОН/PEEK/PPL
	5	Противопожарная прокладка	нержавеющая сталь+графит
	6	капот	АСТМА105	АСТМА182 304	АСТМА182 316	АСТМА182 304Л	АСТМ А182 316Л
	7	Антистатический клапан	Комбинированные части	Комбинированные части	Комбинированные части	Комбинированные части	Комбинированные части
	8	Корень	ASTM А 182 F6a	АСТМ А182 304	АСТМА182 316	АСТМА182 304Л	АСТМ А182 316Л
	9	Упорный подшипник	ПТФЭ
	10	Подшипник скольжения	ПТФЭ
	11	уплотнительное кольцо	ВИТОН
	12	Противопожарная прокладка	нержавеющая сталь+графит
	13	Сальник	ASTM A105.ENP	АСТМА182 304	АСТМА182 316	АСТМА182 304Л	АСТМ А182 316Л
	14	Винт с головкой под торцевой ключ	А197 Б7М	А320 В8	А320 Б8М	А320 В8	А320 Б8М
	15	Упаковка	графит
	16	Сальниковая втулка	ASTM А 182 F6a	АСТМ А182 304	АСТМА182 316	АСТМА182 304Л	АСТМ А182 316Л
	17	Сальник	ASTM А 182 F6a	ASTM А 182 F6a	ASTM А 182 F6a	ASTM А 182 F6a	ASTM А 182 F6a
	18	Противопожарная упаковка	нержавеющая сталь+графит
	19	Винт с головкой под торцевой ключ	А197 Б7М	А320 В8	А320 Б8М	А320 В8	А320 Б8М
	20	Стопорное кольцо	65Мн	65Мн	65Мн	65Мн	65Мн
	21	Шестигранная гайка	А194-2ХМ	А194-8	А194-8М	А194-8	А194-8М
Применимые условия обслуживания		Применимые носители	Водяной пар, нефть, газ, сжиженный газ, природный газ и т. Д.	Азотная кислотаУксусная кислота	Уксусная кислота	Сильный окислитель	Мочевина
Применимые условия обслуживания		Применимая температура	120 ℃ (ПТФЭ). ≤ 80 ℃ (НЕЙЛОН), ≤ 250 ℃ (PEEK), ≤ 250 ℃ (PPL)
Дизайн и производство			API 608, API6D
Размеры лицом к лицу			АСМЭ Б16.10, АПИ 6Д
Тип подключения			Фланец	АСМЭ Б16.5 / АСМЭ Б16.47		горбовая сварка	АСМЭ Б16.25
Испытание давлением			API598. API6D
Режим передачи			Ручная, червячная и червячная передача, пневматическая, электрическая

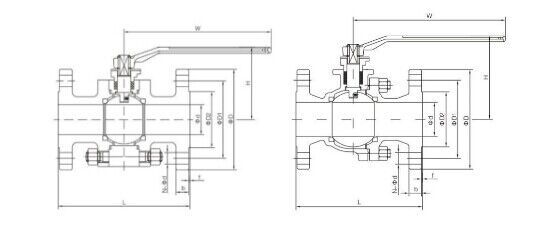

Данные о размерах (мм)

Номинальное давление	Номинальный диаметр		г	Фланец		горбовая сварка	Фланец с приподнятой поверхностью						В	литой стали	кованая сталь	Вес (кг)
Класс	NPS	DN	г	Л(РФ)	Л(РТЖ)	Л(ЧБ)	Д	Д1	Д2	ф	б	N-Φd	В	ЧАС	ЧАС	литой стали	кованая сталь
150	1/2 дюйма	15	13	108	/	140	90	60,5	35	2	9	4-Φ16	140	80	78	2	△
	3/4''	20	19	117	/	152	100	70	43	2	10	4-Φ16	140	86	82	2,5	△
	1 ''	25	25	127	/	165	110	79,5	51	2	11	4-Φ16	140	98	95	3,5	△
	1 1/4 дюйма	32	32	140	/	178	115	89	64	2	11	4-Φ16	180	106	100	6,5	△
	1 1/2 дюйма	40	38	165	/	190	125	98,5	73	2	13	4-Φ16	180	133	128	7,5	△
	2''	50	50	178	191	216	150	120,5	92	2	14,5	4-Φ19	200	138	137	9	△
	3''	80	75	203	216	283	190	152,5	127	2	17,5	4-Φ19	300	175	148	19	△
	4''	100	100	229	241	305	230	190,5	157	2	22,5	8-Φ19	650	235	223	36	△
	6 дюймов	150	150	394	406	457	280	214,5	216	2	24	8-Φ22	800	285	278	78	△
	8 дюймов	200	201	457	470	521	345	295,5	270	2	27	8-Φ22	1000	342	336	160	△
300	1/2 дюйма	15	13	140	/	140	95	66,5	35	2	13	4-Φ16	140	80	78	2,5	△
	3/4''	20	19	152	/	152	115	82,5	43	2	14,5	4-Φ19	140	86	82	3,6	△
	1 ''	25	25	165	/	165	125	89	51	2	16	4-Φ19	140	98	95	5	△
	1 1/4 дюйма	32	32	178	/	178	135	98,5	64	2	17,5	4-Φ19	180	106	100	8,5	△
	1 1/2 дюйма	40	38	190	/	190	155	114,5	73	2	19,5	4-Φ22	180	133	128	10	△
	2''	50	50	216	232	216	165	127	92	2	21	8-Φ19	200	138	137	12	△
	3''	80	75	283	298	293	210	168,5	127	2	27	8-Φ22	300	175	148	28	△
	4''	100	100	305	321	305	255	200	157	2	30,5	8-Φ22	650	235	223	46	△
	6 дюймов	150	150	403	419	457	320	270	216	2	35	12-Φ22	800	285	278	104	△
	8 дюймов	200	201	502	518	521	380	330	270	2	40	12-Φ25	1000	342	336	208	△
600	1/2 дюйма	15	13	165	/	165	95	66,5	35	7	14,5	4-Φ16	140	78	68	5	△
	3/4''	20	19	190	/	190	115	52,5	43	7	16	4-Φ19	140	80	76	7	△
	1 ''	25	25	216	/	216	125	89	51	7	17,5	4-Φ19	180	110	106	9	△
	1 1/4 дюйма	32	32	229	/	229	135	98,5	64	7	21	4-Φ19	200	115	110	13	△
	1 1/2 дюйма	40	38	241	/	241	155	114,5	73	7	22,5	4-Φ22	250	135	128	17	△
	2''	50	50	292	295	292	165	127	92	7	26	8-Φ19	300	152	140	21	△
	3''	80	75	356	359	356	210	168,5	127	7	32	8-Φ22	650	224	213	43	△
	4''	100	100	432	435	432	275	216	157	7	38,5	8-Φ25	800	248	238	85	△

Пожалуйста, проконсультируйтесь на заводе:

Примечание. Значение веса указано только для фланцевого клапана. Пожалуйста, проконсультируйтесь с нашим заводом, чтобы узнать о большем номинальном диаметре или весе. Любые изменения размера H, H1 и веса не будут уведомлены в противном случае.
