1.Материал SS316,316L,304, латунь,бронза,WCB
2. Класс давления 150-класс900
3. Соединительный наконечник
4. Руководство по питанию
5. Сидящий металл
6. Газ, вода и т. д.
7. Тип: 2-ходовой 3-ходовой 1-сторонний, полностью сварной, поплавковый, цапфовый
Тел.: + 86- 532- 55785171/55785172/55786571/55786572
Электронная почта: info@qdiflow.com
Описание
Технические характеристики
Номинальный диаметр (дюймы) | НПС6-40 | ||||||
Номинальное давление (МПа) | Класс150-Класс900 | ||||||
НЕТ | НАИМЕНОВАНИЕ | УГЛЕРОДИСТАЯ СТАЛЬ | НЕРЖАВЕЮЩАЯ СТАЛЬ | ||||
Материал деталей | 1 | Тело | АСТМА105 | АСТМА182 304 | АСТМА182 316 | АСТМА182 304Л | АСТМ А182 316Л |
2 | Противопожарная упаковка | графит | |||||
3 | Сиденье | ПТФЭ/НЕЙЛОН/PEEK/PPL | |||||
4 | Кольцо сиденья | ASTM A105.ENP | АСТМА182 304 | АСТМА182 316 | АСТМА182 304Л | АСТМ А182 316Л | |
5 | уплотнительное кольцо | ВИТОН | |||||
6 | Весна | 17-7ПХ | |||||
7 | капот | АСТМА105 | АСТМА182 304 | АСТМА182 316 | АСТМА182 304Л | АСТМ А182 316Л | |
8 | Клапан подачи герметика | Комбинированные части | Комбинированные части | Комбинированные части | Комбинированные части | Комбинированные части | |
9 | Обратный клапан | Комбинированные части | Комбинированные части | Комбинированные части | Комбинированные части | Комбинированные части | |
10 | Мяч | ASTM A105.ENP | АСТМА182 304 | АСТМА182 316 | АСТМА182 304Л | АСТМ А182 316Л | |
11 | Упорная прокладка | ПТФЭ | |||||
12 | Подшипник скольжения | Металл+ПТФЭ | Металл+ПТФЭ | Металл+ПТФЭ | Металл+ПТФЭ | Металл+ПТФЭ | |
13 | Штырь | АНСИ 1035 | АНСИ 1035 | АНСИ 1035 | АНСИ 1035 | АНСИ 1035 | |
14 | Держатель подшипника | ASTM A105.ENP | АСТМА182 304 | АСТМА182 316 | АСТМА182 304Л | АСТМ А182 316Л | |
15 | Сальник | ASTM A105.ENP | АСТМА182 304 | АСТМА182 316 | АСТМА182 304Л | АСТМ А182 316Л | |
16 | Упорный подшипник | ПТФЭ | |||||
17 | Корень | ASTM А 182 F6a | АСТМ А182 304 | АСТМА182 316 | АСТМА182 304Л | АСТМ А182 316Л | |
18 | Плоский ключ | АНСИ 1045 | АНСИ 1045 | АНСИ 1045 | АНСИ 1045 | АНСИ 1045 | |
19 | Упорный подшипник | ПТФЭ | |||||
20 | Противопожарная прокладка | нержавеющая сталь+графит | |||||
21 | Соединительная пластина | АСТМА105 | АСТМА182 304 | АСТМА182 316 | АСТМА182 304Л | АСТМ А182 316Л | |
22 | Винт с головкой под торцевой ключ | А193 Б7М | А320 В8 | А320 Б8М | А320 В8 | А320 Б8М | |
23 | Упаковка | графит | |||||
24 | Сальник | ASTM А 182 F6a | ASTM А 182 F6a | ASTM А 182 F6a | ASTM А 182 F6a | ASTM А 182 F6a | |
25 | Антистатический клапан | Комбинированные части | Комбинированные части | Комбинированные части | Комбинированные части | Комбинированные части | |
26 | Клапан выпуска воздуха | Комбинированные части | Комбинированные части | Комбинированные части | Комбинированные части | Комбинированные части | |
27 | Дренажный клапан | Комбинированные части | Комбинированные части | Комбинированные части | Комбинированные части | Комбинированные части | |
Применимые условия обслуживания | Применимые носители | Водяной пар, нефть, газ, сжиженный газ, природный газ и т. Д. | Азотная кислотаУксусная кислота | Уксусная кислота | Сильный окислитель | Мочевина | |
Применимая температура | 120 ℃ (ПТФЭ). ≤ 80 ℃ (НЕЙЛОН), ≤ 250 ℃ (PEEK), ≤ 250 ℃ (PPL) | ||||||
Дизайн и производство | API 608, API6D | ||||||
Размеры лицом к лицу | АСМЭ Б16.10, АПИ 6Д, ДЖИС Б2002 | ||||||
Тип подключения | Фланец | АСМЭ Б16.5 / АСМЭ Б16.47 | горбовая сварка | АСМЭ Б16.25 | |||
Испытание давлением | API598. API6D | ||||||
Режим передачи | Ручная, червячная и червячная передача, пневматическая, электрическая |

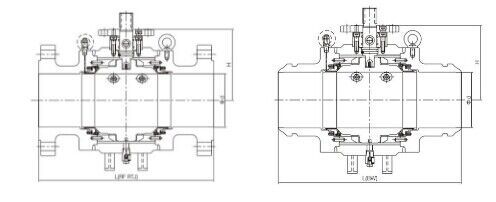

Данные о размерах (мм)
Номинальное давление | Номинальный диаметр | д | Фланец | горбовая сварка | ЧАС | Вес (кг) | |||
Класс | NPS | DN | Л(РФ) | Л(РТЖ) | Л(ЧБ) | МЫ | РФ | ||
150 | 6 дюймов | 150 | 150 | 394 | 406 | 457 | 225 | 185 | 220 |
8 дюймов | 200 | 201 | 457 | 470 | 521 | 258 | 250 | 290 | |
10 дюймов | 250 | 252 | 533 | 546 | 559 | 310 | 400 | 430 | |
12 дюймов | 300 | 303 | 610 | 622 | 635 | 350 | 550 | 620 | |
14 дюймов | 350 | 334 | 686 | 699 | 762 | 382 | 820 | 900 | |
16 дюймов | 400 | 385 | 762 | 775 | 838 | 421 | 1100 | 1220 | |
18 дюймов | 450 | 436 | 864 | 876 | 914 | 468 | 1400 | 1550 | |
20 дюймов | 500 | 487 | 914 | 927 | 991 | 510 | 1750 | 1950 г. | |
24" | 600 | 589 | 1067 | 1080 | 1143 | 592 | 2800 | 3050 | |
26 дюймов | 650 | 633 | 1143 | / | 1245 | 635 | 2900 | 3250 | |
28 дюймов | 700 | 684 | 1245 | / | 1346 | 675 | 3400 | 3700 | |
30 дюймов | 750 | 735 | 1295 | / | 1387 | 723 | 4800 | 5300 | |
32 дюйма | 800 | 779 | 1372 | / | 1524 | 751 | 5500 | 6000 | |
36 дюймов | 900 | 874 | 1524 | / | 1727 | 858 | 7550 | 8370 | |
40 дюймов | 1000 | 976 | 1753 г. | / | 1956 г. | 930 | 10290 | 11320 | |
300 | 6 дюймов | 150 | 150 | 403 | 419 | 457 | 225 | 185 | 230 |
8 дюймов | 200 | 201 | 502 | 518 | 521 | 258 | 250 | 300 | |
10 дюймов | 250 | 252 | 568 | 584 | 559 | 310 | 400 | 460 | |
12 дюймов | 300 | 303 | 648 | 664 | 635 | 350 | 550 | 670 | |
14 дюймов | 350 | 334 | 762 | 778 | 762 | 382 | 820 | 1000 | |
16 дюймов | 400 | 385 | 838 | 854 | 838 | 421 | 1100 | 1320 | |
18 дюймов | 450 | 436 | 914 | 930 | 914 | 468 | 1400 | 1650 | |
20 дюймов | 500 | 487 | 991 | 1010 | 991 | 510 | 1750 | 2000 г. | |
24" | 600 | 589 | 1143 | 1165 | 1143 | 592 | 2800 | 2550 | |
26 дюймов | 650 | 633 | 1245 | / | 1245 | 635 | 2900 | 3300 | |
28 дюймов | 700 | 684 | 1346 | / | 1346 | 675 | 3400 | 3750 | |
30 дюймов | 750 | 735 | 1397 | / | 1397 | 723 | 4800 | 5500 | |
32 дюйма | 800 | 779 | 1524 | / | 1524 | 751 | 5500 | 6500 | |
36 дюймов | 900 | 874 | 1727 | / | 1727 | 858 | 7550 | 8800 | |
40 дюймов | 1000 | 976 | 1956 г. | / | 1956 г. | 930 | 10290 | 11900 | |
Номинальное давление | Номинальный диаметр | д | Фланец | горбовая сварка | Общий | Вес (кг) | |||
Класс | NPS | DN | Л(РФ) | Л(РТЖ) | Л(ЧБ) | ЧАС | МЫ | РФ | |
600 | 6 дюймов | 150 | 150 | 559 | 562 | 559 | 255 | 250 | 330 |
8 дюймов | 200 | 201 | 660 | 664 | 660 | 290 | 340 | 450 | |
10 дюймов | 250 | 252 | 787 | 791 | 787 | 320 | 570 | 710 | |
12 дюймов | 300 | 303 | 838 | 841 | 838 | 380 | 580 | 1000 | |
14 дюймов | 350 | 334 | 889 | 892 | 889 | 410 | 1100 | 1370 | |
16 дюймов | 400 | 385 | 991 | 994 | 991 | 435 | 1350 | 1650 | |
18 дюймов | 450 | 436 | 1092 | 1095 | 1092 | 495 | 2100 | 2400 | |
20 дюймов | 500 | 487 | 1194 | 1200 | 1194 | 535 | 2600 | 3000 | |
24" | 600 | 589 | 1397 | 1407 | 1397 | 642 | 3700 | 4300 | |
26 дюймов | 650 | 633 | 1448 | / | 1448 | 665 | 3900 | 4500 | |
28 дюймов | 700 | 684 | 1549 | / | 1549 | 704 | 4200 | 4900 | |
30 дюймов | 750 | 735 | 1651 | / | 1651 | 745 | 6000 | 6900 | |
32 дюйма | 800 | 779 | 1778 г. | / | 1778 г. | 785 | 6800 | 8000 | |
36 дюймов | 900 | 874 | 2083 | / | 2083 | 875 | 9570 | 10850 | |
900 | 6 дюймов | 150 | 150 | 610 | 613 | 610 | 255 | 330 | 430 |
8 дюймов | 200 | 201 | 737 | 740 | 737 | 290 | 400 | 520 | |
10 дюймов | 250 | 252 | 838 | 841 | 838 | 320 | 640 | 820 | |
12 дюймов | 300 | 303 | 965 | 968 | 965 | 380 | 900 | 1050 | |
14 дюймов | 350 | 322 | 1029 | 1038 | 1029 | 410 | 1020 | 1400 | |
16 дюймов | 400 | 373 | 1130 | 1140 | 1130 | 435 | 1350 | 2050 | |
18 дюймов | 450 | 423 | 1219 | 1232 | 1219 | 495 | 2600 | 3400 | |
20 дюймов | 500 | 471 | 1321 | 1334 | 1321 | 535 | 3700 | 4200 | |
24" | 600 | 570 | 1549 | 1568 | 1549 | 642 | 4400 | 5400 | |
1500 | 6 дюймов | 150 | 144 | 705 | 711 | 705 | 255 | 375 | 565 |
8 дюймов | 200 | 192 | 832 | 841 | 832 | 290 | 415 | 505 | |
10 дюймов | 250 | 239 | 991 | 1000 | 991 | 320 | 525 | 640 | |
12 дюймов | 300 | 287 | 1130 | 1146 | 1130 | 380 | 780 | 950 | |
14 дюймов | 350 | 315 | 1257 | 1275 | 1257 | 410 | 1145 | 1380 |
