• Высокоэффективный дисковый затвор
Высокоэффективный дисковый затвор

1. Стандарт: API609, EN12266-1
2.Размер: DN15~DN1000мм (1/2"-40")
3. Давление: PN1.0~10MPa(class150-class900)
4. Подходящие среды: вода, масло, газ, пар
5. Материал корпуса: углеродистая сталь A216 WCB/A105, нержавеющая сталь
6. Тип: пластина, наконечник

Тел.: + 86- 532- 55785171/55785172/55786571/55786572

Электронная почта: info@qdiflow.com

Теперь говорите
Сообщение
ТОВАРЫ
СВЯЗАТЬСЯ С НАМИ
Описание
Технические характеристики
сопутствующие товары
Расследование

Описание

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ:
● Дизайн и производство соответствуют стандарту API609.
● Размеры фланцев Соответствуют EN1092-1/ANSI B16.5
● Расстояние между сторонами соответствует API609, таблица 2B, класс 150.
● Тестирование на соответствие API 598
● Режим движения: рычажный, червячный, электрический, пневматический.

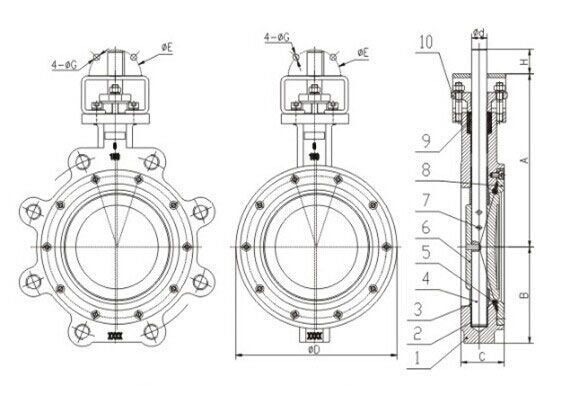

Технические характеристики

НЕТ.НаименованиеМатериалДополнительный материал

Qingdao I-Flow Co., Ltd

1ТелоASTM A351 CF8MASTM A216 WCB, CF8
2Несущий304+ПТФЭ 　
3Прокладка дискаАСТМ А276 316АСТМ А276 304
4ВалАСТМ А564 17-4PHАСТМ А276 420
5СиденьеПТФЭRTFE
6ДискASTM A351 CF8MASTM A351 CF8
7ШтырьАСТМ А564 17-4PH 　
8Фиксирующая пластина сиденьяASTM A351 CF8MASTM A216 WCB, CF8
9Уплотнительная шайбаПТФЭ 　
10железаASTM A351 CF8MASTM A216 WCB, CF8
11КлючУглеродистая сталь 　
12Монтажная пластинаASTM A351 CF8MASTM A351 CF8



Данные о размерах (мм)



DNАБASME КЛАСС 150ASME КЛАСС 300ΦDЧАСФдΦЕ4-ФГ
С
2,5 дюйма15570484812032167010
3"17576484813032167010
4"17692545416032197010
6 дюймов225125575921532207010
8 дюймов2671506473273452610212
10 дюймов2761757183325453212513
12 дюймов3202408192375453612513
