Двойной дисковый обратный клапан

1. Стандарт: API598, DIN3356, BS7350, EN12266-1
2.Размер: DN15~DN600мм (1/2"-24")
3. Материал корпуса: углеродистая сталь A216 WCB/A105, нержавеющая сталь
4. Подходящие среды: вода, масло, газ, пар
5. Тип: пластина, качели

Тел.: + 86- 532- 55785171/55785172/55786571/55786572

Электронная почта: info@qdiflow.com

Теперь говорите

Сообщение

ТОВАРЫ

СВЯЗАТЬСЯ С НАМИ

Тел.: +86-532-66952179/66952180
Факс: +86-532-66952181
Электронная почта: info@qdiflow.com
Адрес офиса продаж: Unit 1517-1520, Building 4, Excellence Century Center, No. 31 Longcheng Road Qingdao, China.
Адрес завода: город Санлуошу, уезд Хуйминь, Биньчжоу, Китай.

Описание

Технические характеристики

сопутствующие товары

Расследование

Описание

Техническая спецификация
Стандарт дизайна	API594
Лицом к лицу	API594
Фланцевые концы	АСМЭ Б16.5
Тест и проверка	API598

Примечание: размеры соединительных концов могут быть разработаны в соответствии с требованиями заказчика.

Технические характеристики

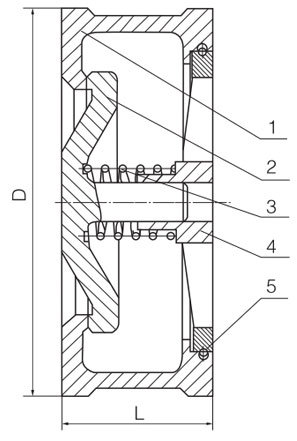

Нет.	Часть	Материал
1	Тело	ASTM A216-WCB, ASTM A352-LCB АСТМ А351-CF8, CF8M, CF8C, CF3, CF3M
2	Диск	ASTM A216-WCB, ASTM A352-LCB АСТМ А351-CF8, CF8M, CF8C, CF3, CF3M
3	Весна	АИСИ9260,АИСИ6150 АСТМ А182-Ф304, Ф316, Ф321, Ф304Л, Ф316Л
4	Пластина	АСТМ А216-ВКБ, АСТМ А350-ЛФ2 АСТМ А351-CF8, CF8M, CF8C, CF3, CF3M
5	Стопорное кольцо	АИСИ9260,АИСИ6150 АСТМ А182-Ф304, Ф316, Ф321, Ф304Л, Ф316Л

Размеры и вес CLASS150-900

Давление		КЛАСС 150											КЛАСС 300
Размер	мм	15	20	25	32	40	50	65	80	100	125	150	15	20	25	32	40	50	65	80	100	125	150
Размер	в	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6
Л (мм)		16	19	22	31,5	31,5	40	46	50	60	90	106	25	31,5	35,5	40	45	56	63	71	80	110	125
Хм)		47	57	66	85	85	103	122	135	173	196	222	53	65	72	81	95	110	129	148	180	215	250
Вес (кг)		0,2	0,3	0,45	0,8	0,8	1,2	2.3	3	7	12	15	0,23	0,36	0,52	0,75	1.1	1,95	2,9	5,5	9	15	20
Давление		КЛАСС 600											КЛАСС 900
Размер	мм	15	20	25	32	40	50	65	80	100	125	150	15	20	25	32	40	50	65	80	100	125	150
Размер	в	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6
Л (мм)		25	31,5	35,5	40	45	56	63	71	80	110	125	25	31,5	35,5	40	45	56	63	71	80	110	125
Хм)		53	65	72	81	95	110	129	148	192	240	265	63	69	78	88	98	142	164	167	205	247	288
Вес (кг)		0,25	0,38	0,55	0,8	1,2	2	2	6	10	17	22	0,3	0,4	0,6	1	1,5	2,5	4	8	13	20	25
