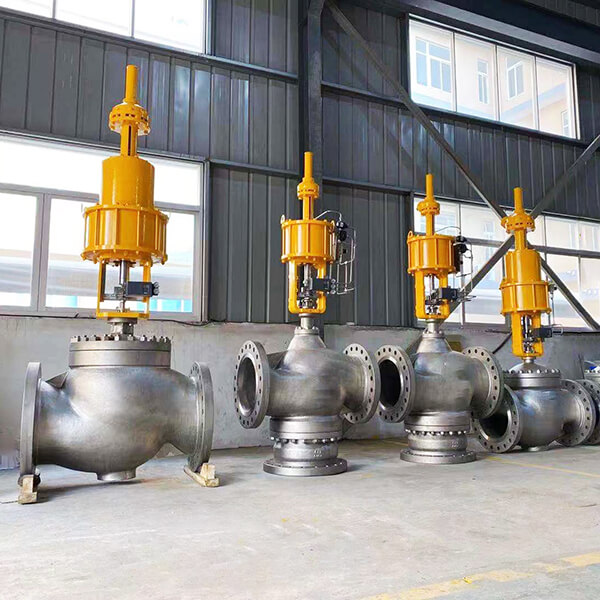

Фланцевый седельный регулирующий клапан

1.150 мм ход, однопоршневой привод (L6540N) с усилием 25,120 Н, безопасное положение «NC», мин. давление подачи 3.5 бар

2.Встроенное программное обеспечение и диагностика для мониторинга и управления

3.1/2" NPT фильтр-редуктор (67AFR-04-LT) с дренажным штуцером для удаления конденсата

4.Объемный усилитель с малошумным полиэтиленовым фильтром, 1/2" NPT, работает от -55°C до +60°C

5.Надежная, энергосберегающая система для сложных задач автоматизации


Тел.: +86-532-66952179/66952180

Электронная почта: info@qdiflow.com

ТОВАРЫ
СВЯЗАТЬСЯ С НАМИ

Тел.: +86-532-66952179/66952180
Факс: +86-532-66952181
Электронная почта: info@qdiflow.com
Адрес офиса продаж: Unit 1517-1520, Building 4, Excellence Century Center, No. 31 Longcheng Road Qingdao, China.
Адрес завода: город Санлуошу, уезд Хуйминь, Биньчжоу, Китай.

Описание

Элемент

Значение

Номинальное давление

4.0 MPa

Испытание корпуса

6,0 МПа

Испытание упаковки

4.4 MPa

Испытание на герметичность

0.35 MPa

Рабочая температура

-46℃-300℃

Технические требования

Пункт

Спецификация

Стандарт проектирования

ASME B16.34-2009

Тип соединения

Тип соединения

Торцевое соединение / Торцевое соединение

Производитель

Стандарт герметичности

ANSI B16.104-IV

Стандарт материала

ASTM A352-2009

Класс давления-температуры

Классы давления-температуры

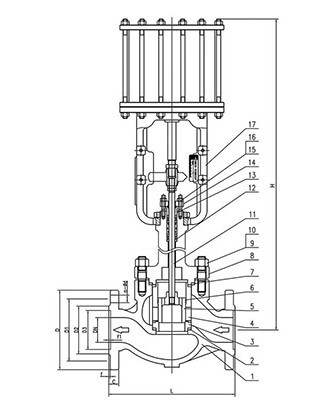

Технические характеристики


НЕТ.

Наименование детали

Кол-во

Материал


1

Корпус

1
LCB
2

Прокладка седла

1SS304 + Graphite
3

Седло

1

304HT + STL

4

Клетка

1

304HT

5

Заглушка

1

304 +HT + STL

6

Поршневое кольцо

1

SS316

7

Прокладка крышки

1

SS304 + Графит

8

Крышка

1

LCB

9

Болт крышки

1S

L7
