• Задвижка из углеродистой стали OS&Y класса 900 API600
Задвижка из углеродистой стали OS&Y класса 900 API600

1.Стандарт: API 602,BS5352,API 598/600
2.Давление:1.0~2.5MPa
3.Размер:DN50~DN600;1/2’’-24’’
4.Материал:WCB,Bronze,Brass,Stainless steel
5.Тип: Rising Stem, BB, FB, OS&Y
6.Рабочая температура :0~80℃
7.Среда: water oil gas and so on
8.Привод: Hand Wheel. Gear Devices, Electric, Etc

Тел: +86-532-66952179/66952180

E-mail: qdiflow@qdiflow.com

Чат сейчас
Message
ПРОДУКЦИЯ
СВЯЖИТЕСЬ С НАМИ
Тел.: +86- 532- 66952179/66952180
Электронная почта: qdiflow@qdiflow.com
Факс: +86-532-66952181
Адрес офиса продаж: №1001, Здание 8, Центр Kechuang Liandong U Valley, Средняя дорога Чунцин, район Лицан, Циндао, Шаньдун, Китай
Адрес завода: №1001, Здание 8, Центр Kechuang Liandong U Valley, Средняя дорога Чунцин, район Лицан, Циндао, Шаньдун, Китай
Описание
Спецификация
Сопутствующие товары
Запрос

Описание

Описание
Применимые стандарты:
Проектирование и изготовление: API600
Межосевое расстояние и длина end-to-end: ASME B16.10
Фланцевое присоединение: ASME B16.5/ASME B16.47
Присоединение под стыковую сварку: ASME B16.25
Испытания&Инспекция: API598

Описание конструкции:
Полнопроходная конструкция
Винт снаружи и ярмо (OS&Y)
Крышка на болтах (BB)
Гибкий клин, полностью направляемый
Цельный или составной клиновой затвор
Сменные уплотнительные кольца седла
Кованый шток с Т-образной головкой
Выдвижной шток и невращающийся маховик
Фланцевые или под сварку встык концы
Доступен с коническим редуктором

Спецификация

№ ДЕТАЛЬ Материал ASTM

Qingdao I-Flow Co., Ltd

WCB LCB WC6 CF8(M) CF3(M)
1 КОРПУС A216 WCB A352 LCB A217 WC6 A351 CF8(M) A351 CF3(M)
2 ЗАТВОР A216 WCB+13Cr A352 LCB+13Cr A217 WC6+STL A351 CF8(M) A351 CF3(M)
3 СЕДЛО A105+13Cr A105+13Cr A217 WC6+STL A351 CF8(M)+STL6 A351 CF3(M)+STL6
4 ШТОК A182 F6 A182 F6 A182 F6 A182 F304/F316 A182 F304L/F316L
5 БОЛТ КРЫШКИ A193 B7 A320 L7 A193 B16 A193 B8(M) A193 B8(M)
6 ГАЙКА КРЫШКИ A194 2H A194 7 A194 4 A194 8(M) A194 8(M)
7 ПРОКЛАДКА SS304+GRAPHITE PTFE/SS304+GRAPHITE PTFE/SS316+GRAPHITE
8 КРЫШКА A216 WCB A352 LCB A217 WC6 A351 CF8(M) A351 CF3(M)
9 ЗАДНЕЕ СЕДЛО A182 F6 A182 F6 A182 F6 - -
10 НАБИВКА ГИБКИЙ ГРАФИТ PTFE/ГИБКИЙ ГРАФИТ
11 САЛЬНИК A182 F6 A182 F6 A182 F6 A182 F304 A182 F304L/F316L
12 ФЛАНЕЦ САЛЬНИКА A216 WCB A352 LCB A217 WC6 A351 CF8(M) A351 CF3(M)
13 РЫЧАГОВЫЙ БОЛТ САЛЬНИКА A193 B7 A193 B8 A193 B8
14 ГАЙКА A194 2H A194 8 A194 8
15 ШТИФТ AISI 1025 AISI 1025
16 ГАЙКА ШТОКА БРОНЗА БРОНЗА
17 ГАЙКА МАХОВИКА AISI 1035 AISI 1035
18 ВИНТ ASTM A36 ASTM A36
19 МАХОВИК A536 60-40-18 A536 60-40-18
20 ОПОРА САЛЬНИКА AISI 1035 AISI 1035
21 МАСЛЕНКА ЛАТУНЬ ЛАТУНЬ
22 ТАБЛИЧКА SS304 SS304

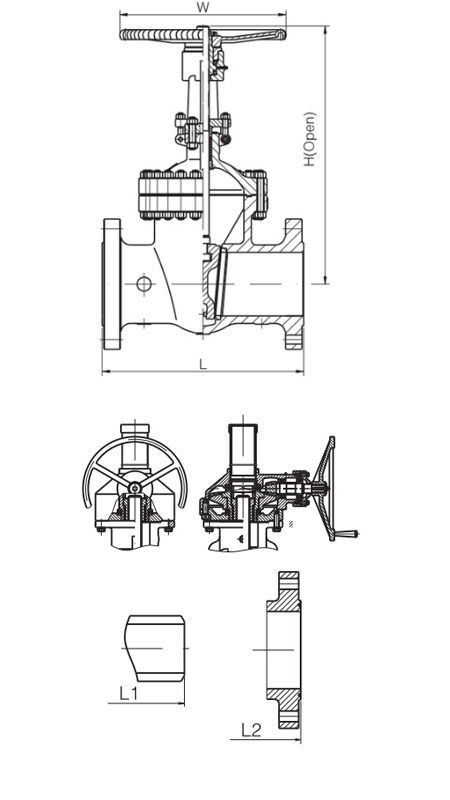

Данные размеров(mm)



Размер дюйм 2 21/2 3 4 6 8 10 12 14 16 18 20 24
mm 50 65 80 100 150 200 250 300 350 400 450 500 600
L/L1
(RF/BW)		 дюйм 14.5 16.5 15 18 24 29 33 38 40.5 44.5 48 52 61
mm 368 419 381 457 610 737 838 965 1029 1130 1219 1321 1549
L2
(RTJ)		 дюйм 14.62 16.62 15.12 18.12 24.12 29.12 33.12 38.12 40.88 44.88 48.5 52.5 61.75
mm 371 422 384 460 613 740 841 968 1038 1140 1232 1334 1568
H
(ОТКРЫТО)		 дюйм 19.62 21.5 22.5 26.62 35.5 43.5 53 60 74.88 81 87 101 104
mm 498 547 573 678 900 1103 1345 1525 1900 2055 2215 2565 2640
W дюйм 10 10 12 18 20 24 26 29 32 32 36 38 40
mm 250 250 300 450 500 600 640 720 800 800 950 950 1000
WT
(кг)		 RF/RTJ 74 101 131 172 335 640 1100 1600 2250 2850 3060 3835 4900
BW 54 78 105 135 260 515 920 1380 2010 2565 2485 3250 4065
