• Бронзовый балансировочный клапан
Бронзовый балансировочный клапан

Материал: ковкий чугун, нержавеющая сталь, латунь, бронза.
Окраска: внутри и снаружи с синим эпоксидным порошковым покрытием
Рабочее давление: 1,6 МПа (PN16)
Рабочая температура: 0~120°C
Стандарт фланца: EN1092-2/BS4504/ANSI B16.1

Тел.: + 86- 532- 55785171/55785172/55786571/55786572

Электронная почта: info@qdiflow.com

ТОВАРЫ
СВЯЗАТЬСЯ С НАМИ

Тел.: +86-532-66952179/66952180
Факс: +86-532-66952181
Электронная почта: info@qdiflow.com
Адрес офиса продаж: Unit 1517-1520, Building 4, Excellence Century Center, No. 31 Longcheng Road Qingdao, China.
Адрес завода: город Санлуошу, уезд Хуйминь, Биньчжоу, Китай.

Описание

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ручной балансировочный клапан из бронзы с контрольным портом на клапане по обе стороны конуса прецизионного клапана и отверстия. Поток контролируется маховиком и измеряется индикатором на маховике. Для использования в системах отопления/кондиционирования воздуха для балансировки потоков в каждой зоне и предотвращения перерасхода в оконечных устройствах.
Ду15-50, Ру25.
Резьба по БС 21
ИСПОЛЬЗОВАНИЕ: Для воды до макс. 90 ℃
ИСПЫТАНИЕ: Гидравлическое испытание по BS EN 12266
Сиденье: 1,1 х ПН Корпус: 1,5 х ПН

Технические характеристики

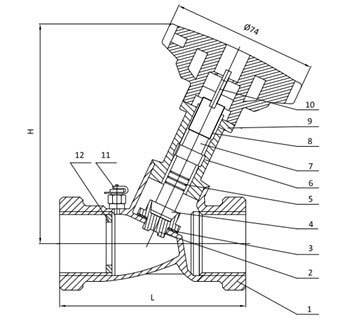

НЕТ.ЧАСТЬМАТЕРИАЛ

Qingdao I-Flow Co., Ltd

1ТелоБронза CC491K
2ДискДЗР Латунь CW602N
3СиденьеФторопласт Ду25-50
4Стопорное кольцо дискаДЗР Латунь CW602N
5уплотнительное кольцоЭПДМ
6капотДЗР Латунь CW602N DN15-25
Бронза CC491K DN32-50
7КореньДЗР Латунь CW602N
8Приводная втулкаЛатунь EN CW617N
9Винт маховикаЛатунь EN CW617N
10Стопорный винтУглеродистая сталь
11Порт P/TДЗР Латунь CW602N
12Отверстие потокаЛатунь EN CW617N



Данные о размерах (мм)



Размер1/2"/153/4"/201"/251-1/4"/321-1/2"/402 дюйма/50
Д (мм)8796100114125146
Хм)105106127128143144
Kvs* (м3/ч)2.24.68,516,726.143,2
Вес (кг)0,580,650,891.111,461,98

*Kvs=м3/ч при перепаде давления 1 бар и полностью открытом клапане
