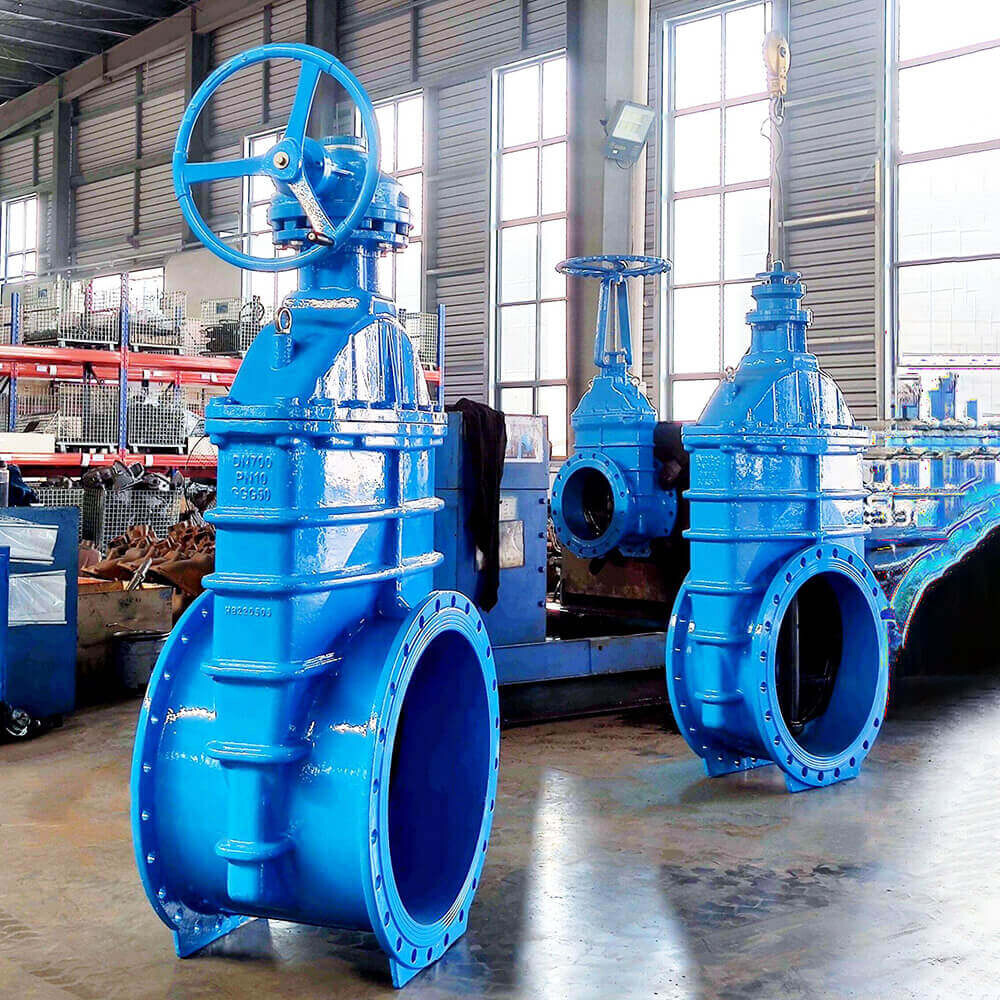

Задвижка большого размера с упругим покрытием

1. Привод: цилиндрическая зубчатая передача + маховик/колпачок

2.Среда: Вода

3.Температура: 0-80°C

4. Испытание на герметичность: 11/18 бар

5. Тест кузова: 15/24 бар

6.PN: 10/16 бар

7.DN: DN700-DN1200

Тел.: + 86- 532- 55785171/55785172/55786571/55786572

Электронная почта: info@qdiflow.com

Теперь говорите
Сообщение
ТОВАРЫ
СВЯЗАТЬСЯ С НАМИ

Тел.: +86-532-66952179/66952180
Факс: +86-532-66952181
Электронная почта: info@qdiflow.com
Адрес офиса продаж: Unit 1517-1520, Building 4, Excellence Century Center, No. 31 Longcheng Road Qingdao, China.
Адрес завода: город Санлуошу, уезд Хуйминь, Биньчжоу, Китай.

Описание
Технические характеристики
сопутствующие товары
Расследование

Описание

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ:
  • Проектирование: EN 1171 / EN 1074
  • Фланец: EN 1092-2 PN10/16
  • Лицом к лицу: EN 558-1 Серия 3/14/15
  • Тесты: EN 12266-1

Технические характеристики

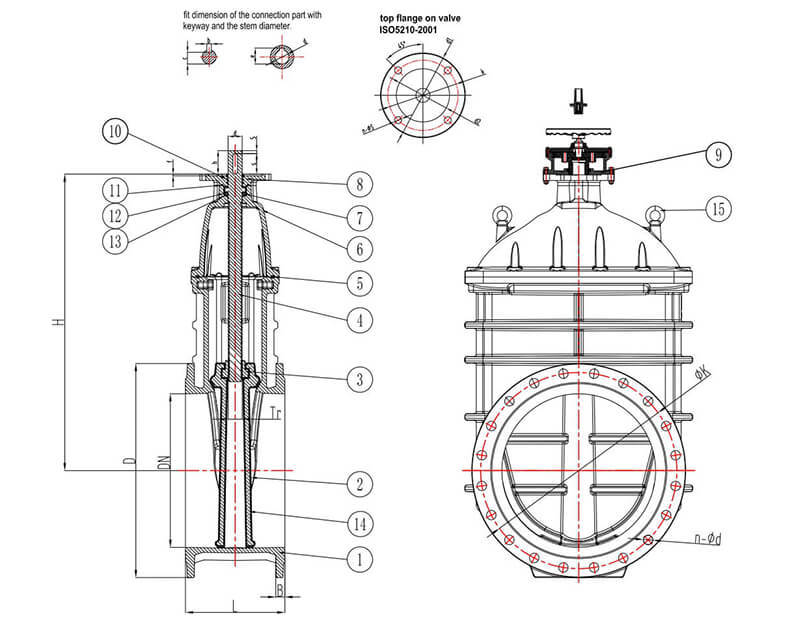

huge gate valve size.jpg

ДН Л Д К й д1 к n-ØS д2 ф г час с б с е Высота Тип сальника Цикл переключения Крутящий момент закрытия (Нм) Тр
350 381 520 460/470 16-Ø23/16-Ø28 175 140 4-Ø18 101 4 Ø34 55 50 10 29 37.3 700 Ф14 30.5 300 Tr40×12 (P6) ЛХ
400 406 580 515/525 16-Ø28/16-Ø31 210 165 4-Ø22 131 6 Ø36 70 65 10 31 39.3 700 Ф16 34,5 350 Tr40×12 (P6) ЛХ
450 432 640 565/585 20-Ø28/20-Ø31 230 210 4-Ø22 131 6 Ø38 70 65 10 31 39.3 900 Ф16 28.4 400 Tr46×16 (P8) ЛХ
500 457 700 620/650 20-Ø28/20-Ø34 230 210 4-Ø22 165 6 Ø42 90 85 12 37 45.3 950 Ф25 32,5 450 Tr46×16 (P9) ЛХ
600 508 780/840 725/770 20-Ø31/20-Ø37 300 254 8-Ø22 201 6 Ø50 90 85 12 37 45.3 1130 Ф30 34,5 600 Tr50×18 (P9) ЛХ
700 610 895/910 840 24-Ø31/24-Ø37 350 298 8-Ø22 231 6 Ø65 90 85 18 58 69.4 1430 Ф30 39 800 Tr65×18 (P9) ЛХ
800 660 1015/1025 950 24-Ø34/24-Ø41 350 298 8-Ø22 231 6 Ø65 90 85 18 58 69.4 1480 Ф30 45 900 Tr65×18 (P9) ЛХ
