  • BS5150 PN16 OS&Y чугунная задвижка
BS5150 PN16 OS&Y чугунная задвижка

1. Стандарты: AWWA C515, DIN3352 F4/F5, BS5163, BS5150
2. Тип: OS&Y,NRS
3. Размер: DN50-DN600/2" - 24"
4. Материал:CI,DI,НЕРЖАВЕЮЩАЯ СТАЛЬ,ЛАТУНЬ,БРОНЗА
5.давление:CLASS 125-300/PN10-25/200-300PSI
6.Режим привода:маховик,конический редуктор,редуктор

Тел: +86-532-66952179/66952180

E-mail: qdiflow@qdiflow.com

Чат сейчас
Message
ПРОДУКЦИЯ
СВЯЖИТЕСЬ С НАМИ
Тел.: +86- 532- 66952179/66952176/66952181
Электронная почта: qdiflow@qdiflow.com
Факс: +86-532-66952181
Адрес офиса продаж: № 1001, корпус 8, центр научно-технологических инноваций Liandong U Valley, улица Чунцин-Чжунлу, район Личан, Циндао, провинция Шаньдун, Китай
Адрес завода: № 1001, корпус 8, центр научно-технологических инноваций Liandong U Valley, улица Чунцин-Чжунлу, район Личан, Циндао, провинция Шаньдун, Китай
Описание
Спецификация
Сопутствующие товары
Запрос

Описание

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ :
    ● Проектирование и изготовление  соответствуют BS EN1171/BS5150
    ● Размеры фланцев  соответствуют EN1092-2 PN16
    ● Строительная длина  размеры соответствуют  EN558-1 List 3
    ● Испытания соответствуют  EN12266-1
    ● Режим привода: маховик, конический редуктор, редуктор, электрический

Спецификация

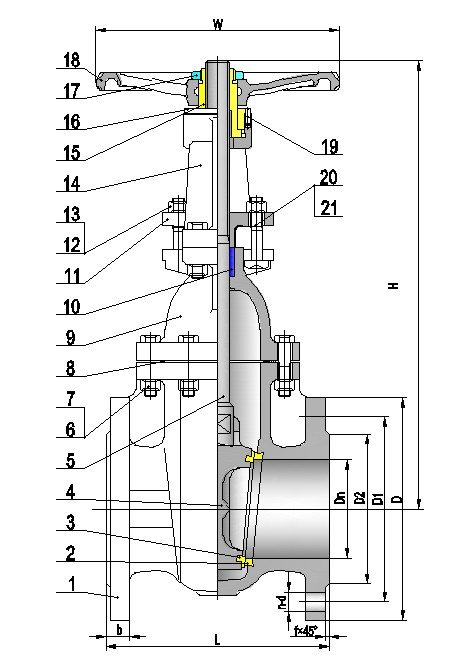

№ Наименование детали Материал

BS5150 PN16 OS&Y чугунная задвижка

1 КОРПУС EN-GJL-250
2 СЕДЕЛЬНОЕ КОЛЬЦО ASTM B62
3 КЛИНОВОЕ КОЛЬЦО ASTM B62
4 КЛИН EN-GJL-250
5 ШТОК ASTM A276 420
6 БОЛТ УГЛЕРОДИСТАЯ СТАЛЬ
7 ГАЙКА УГЛЕРОДИСТАЯ СТАЛЬ
8 ПРОКЛАДКА КРЫШКИ ГРАФИТ+СТАЛЬ
9 КРЫШКА EN-GJL-250
10 НАБИВКА ГРАФИТ
11 НАЖИМНАЯ ВТУЛКА САЛЬНИКА EN-GJL-250
12 ГАЙКА УГЛЕРОДИСТАЯ СТАЛЬ
13 БОЛТ УГЛЕРОДИСТАЯ СТАЛЬ
14 БУГЕЛЬ EN-GJL-250
15 ГАЙКА ШТОКА Mn-BRASS
16 ГАЙКА EN-GJL-250
17 ГАЙКА МАХОВИКА УГЛЕРОДИСТАЯ СТАЛЬ
18 МАХОВИК EN-GJL-250
19 БОЛТ УГЛЕРОДИСТАЯ СТАЛЬ
20 ГАЙКА УГЛЕРОДИСТАЯ СТАЛЬ
21 БОЛТ УГЛЕРОДИСТАЯ СТАЛЬ



Размерные данные(mm)



DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 177.8 190.5 203.2 228.6 254 266.7 292.1 330.2 355.6 381 406 432 457 508 610 660 711 813
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
D2 99 118 132 156 184 211 266 319 370 429 480 548 609 720 794 901 1001 1112
b 20 20 22 24 26 26 30 32 32 36 38 40 42 48 54 58 62 66
n-d 4-19 4-19 8-19 8-19 8-19 8-23 12-23 12-28 12-28 16-28 16-31 20-31 20-34 20-37 24-37 24-41 28-41 28-44
f 3 3 3 3 3 3 3 3 4 4 4 4 4 5 5 5 5 5
H 302 330.5 369 461 523 595 754 940.5 1073 1258 1385 1545 1688 2342 2450 2590 2690 3060
W 200 200 200 255 306 306 360 406 406 508 558 610 640 640 700 700 800 900
