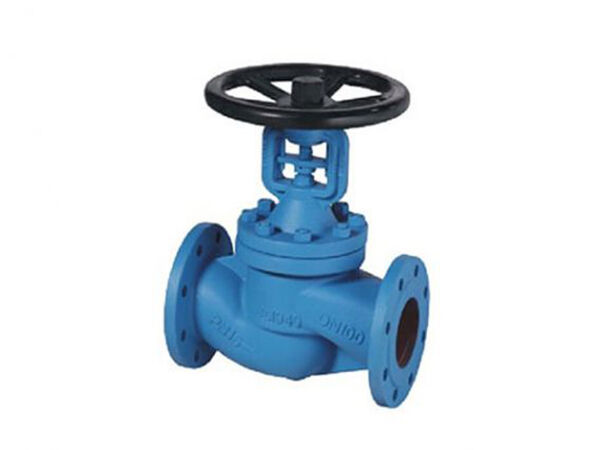

Задвижка сильфонная чугунная DIN3356 PN16

1.Стандарт:DIN3356/BS5152/MSS SP-85
2.Среда:вода
3.Размер:DN50-DN300
4.Давление:CLASS 125-300/PN10-40/200-600PSI
5.Материал:CI,DI,CS
6.Способ привода:маховик,коническая передача,шестерня

Тел: +86-532-66952179/66952180

E-mail: qdiflow@qdiflow.com

Описание

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ :
    ● Проектирование и производство  соответствует DIN EN 13789
    ● Размеры фланца  соответствуют EN1092-2 PN16
    ● Габаритные размеры  соответствуют EN558-1 список 1
    ● Испытания соответствуют  EN12266-1

Спецификация

Название детали Материал


1 Корпус EN-JL1040
2 Диск 2Cr13/ZCuZn25Al6Fe3Mn3
3 Седло 1Cr13/ZCuZn38Mn2Pb2
4 Шток 2Cr13
5 Сильфон 304/316
6 Крышка EN-JS1030
7 Уплотнение Графит
8 Гайка штока ZCuZn38Mn2Pb2
9 Маховик Сталь



Размерные данные (мм)



DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
b 14 16 16 18 18 20 20 22 24 26 26 30 32 32
n-d 4-14 4-14 4-14 4-19 4-19 4-19 4-19 8-19 8-19 8-19 8-23 12-23 12-28 12-28
f 2 2 3 3 3 3 3 3 3 3 3 3 3 4
H 221 221 232 236 245 254 267 283 348 402 456 605 650 720
W 140 140 160 160 180 200 220 250 300 350 400 450 500 600
