Это руководство поможет вам понять основные различия между дисковыми затворами и шаровыми кранами, что позволит вам принять обоснованное решение с учетом конкретных потребностей вашей системы.

Как работает каждый клапан

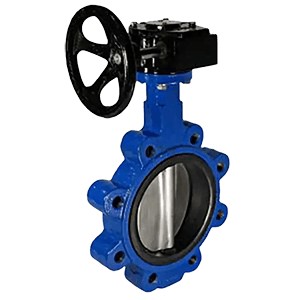

Работа дроссельной заслонки

В клапане-бабочке используется вращающийся диск, установленный на штоке. Когда ручка или привод поворачивает шток на 90 градусов, диск вращается, чтобы либо заблокировать, либо разрешить поток.

• Конструкция: Тонкий круглый диск, расположенный в центре трубы.

• Управление: Поверните на четверть оборота, чтобы открыть или закрыть.

• Результат: Компактность и быстрота в эксплуатации.

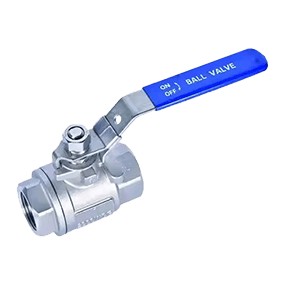

Эксплуатация шарового крана

Шаровой кран содержит полую, перфорированную сферу (шар), которая вращается внутри корпуса клапана. Поворот шара на 90 градусов выравнивает или блокирует отверстие с путем потока.

• Конструкция: Шаровой кран полнопроходной или неполнопроходной с центральным отверстием.

• Управление: четвертьоборотное с герметичным закрытием.

• Результат: Отлично подходит для изоляции вкл./выкл. с минимальной утечкой.

Таблица сравнения «лицом к лицу»

Идеальное применение

Выбирайте поворотный затвор, когда

• Вам нужен экономичный клапан для труб большого диаметра.

• Пространство ограничено, а вес вызывает беспокойство.

• Ваша система требует умеренного отключения с периодическим дросселированием.

• Вы работаете с водой, воздухом, шламом или другими средами с низкой вязкостью.

Выбирайте шаровой кран, когда

• Вам требуется герметичное перекрытие с минимальной утечкой.

• Система работает под высоким давлением или температурой.

• Быстрое включение/выключение имеет решающее значение при минимальном сопротивлении потоку.

• Дросселирование не требуется, предпочтителен полнопроходной поток.

Эффективность уплотнения и утечка

• Шаровые краны: обеспечивают превосходное уплотнение благодаря плотно прилегающим седлам и сферическому затвору. Идеально подходят для систем, требующих герметичного закрытия.

• Дисковые затворы: обеспечивают надежную герметизацию в большинстве случаев применения, но могут допускать минимальную утечку в зависимости от материала седла и класса давления.

Техническое обслуживание и срок службы

• Дроссельные клапаны

  • Меньше внутренних деталей = проще обслуживание.

  • Подходит для линий большого диаметра с редким доступом для технического обслуживания.

  • Седла с эластомерным покрытием могут изнашиваться быстрее под воздействием абразивных веществ или химических веществ.

• Шаровые краны

  • Для обеспечения надлежащей герметизации седла и уплотнения должны быть в хорошем состоянии.

  • Техническое обслуживание может потребовать большей разборки, особенно в случае больших размеров.

  • Шаровые краны с металлическим седлом обеспечивают более длительный срок службы в условиях высокого давления/высокой температуры.

Соображения стоимости

• Дисковые затворы, как правило, более экономичны при больших диаметрах (DN200 и более), требуя меньших приводов из-за меньшего крутящего момента.

• Шаровые краны, как правило, более дорогие, особенно в исполнении из нержавеющей стали или для высокого давления, но производительность и качество закрытия могут оправдать стоимость.

Установка и запуск

• Оба клапана имеют четвертьоборотный привод и совместимы с ручными, электрическими или пневматическими приводами.

• Дисковые затворы занимают меньше места и имеют меньшую строительную длину.

• Для шаровых кранов могут потребоваться более крупные приводы, особенно при более высоких размерах и давлении.

Окончательный вывод

В Qingdao I-Flow мы производим и поставляем как дисковые затворы, так и шаровые краны, предназначенные для глобального промышленного использования. Наша продукция сертифицирована CE, WRAS, DNV, GL и ABS, поддерживая критически важные операции в области очистки воды, морских систем, нефти и газа, HVAC и т. д.
