Конструкция и характеристики потока

Шаровой клапан

• Внутренняя структура: имеет заглушку (диск), которая движется перпендикулярно потоку.

• Путь потока: Жидкость меняет направление внутри клапана, что приводит к повышенной турбулентности.

• Результат: больший перепад давления, но идеальный вариант для регулирования и дросселирования расхода.

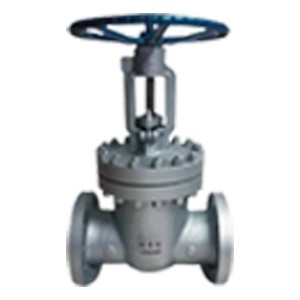

Задвижка

• Внутренняя структура: использует клин или затвор, который поднимается вертикально, обеспечивая прямой поток.

• Путь потока: Минимальное нарушение; полностью открытый клапан создает почти нулевое сопротивление.

• Результат: Идеально подходит для включения/выключения потока, не подходит для дросселирования.

Сравнение функциональности

Перепад давления и сопротивление потоку

• Шаровой клапан : Из-за множественных изменений направления потока падение давления значительно. Используйте там, где управление потоком важнее энергоэффективности.

• Задвижка : обеспечивает минимальную потерю давления при полном открытии, идеально подходит для самотечных трубопроводов и систем, требующих низкого сопротивления.

Техническое обслуживание и долговечность

Шаровой клапан

• Плюсы: простота обслуживания, идеально подходит для условий высокого давления и высокой цикличности.

• Минусы: Больше внутренних компонентов = больше потенциальный износ с течением времени.

Задвижка

• Плюсы: Простой внутренний механизм, долговечный, если пользоваться им редко.

• Минусы: Может заклинить или подвергнуться коррозии, если оставить частично открытым в течение длительного времени.

Руководство по установке

• Шаровые клапаны : могут устанавливаться в различных ориентациях в зависимости от направления потока; требуется дополнительное пространство из-за конструкции штока и привода.

• Задвижки : требуют вертикального зазора штока, но в некоторых горизонтальных трубопроводах они более компактны.

Сценарии применения

Соображения стоимости

• Задвижки

  • Более низкая первоначальная стоимость

  • Более простая конструкция

  • Менее подходит для частой эксплуатации или дросселирования

• Шаровые клапаны

  • Лучший долгосрочный контроль и эффективность

  • Более высокий перепад давления

  • Немного дороже авансом

Ключевой вывод

Выбирайте шаровой клапан , когда

• Вам необходим точный контроль потока.

• Давление и расход в системе необходимо регулировать.

• Клапан будет часто срабатывать.

Выбирайте задвижку, когда

• Вам нужна базовая изоляция включения/выключения.

• Система должна поддерживать давление или минимизировать потери энергии.

• Срабатывание клапана будет нечастым.
