Что такое запорный клапан?

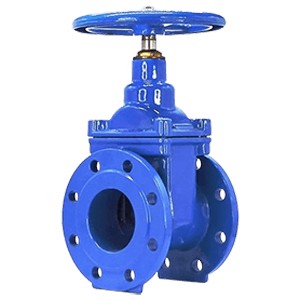

Задвижка — это клапан линейного действия, используемый для открытия или закрытия потока жидкости. Она приводится в действие посредством подъема или опускания клиновидного или параллельного диска («затвора») внутри корпуса клапана. Задвижки идеально подходят для регулирования потока, особенно в условиях, требующих беспрепятственного потока с низким перепадом давления. В полностью открытом положении задвижка полностью отсутствует в потоке жидкости, что позволяет среде течь с минимальным сопротивлением. В отличие от запорных клапанов или регулирующих клапанов, задвижки не предназначены для дросселирования или частичного регулирования потока, поскольку частично открытые задвижки могут быть повреждены из-за высокой скорости потока и вибрации.

Ключевые факторы, которые следует учитывать при выборе задвижки

1. Совместимость приложений и носителей

• Для питьевой воды выбирайте клапаны с одобрением WRAS, NSF или DVGW.

• Для морской воды используйте дуплексную нержавеющую сталь или бронзу для защиты от коррозии.

• Для нефти и газа выбирайте задвижки из кованой или литой стали, сертифицированные по API 600.

• Для паровых или высокотемпературных систем рассмотрите клапаны из углеродистой или легированной стали с соответствующей запорной арматурой.

2. Тип и конструкция клапана

• Задвижки с выдвижным штоком: обеспечивают визуальную индикацию положения; лучше всего подходят для надземной установки.

• Задвижки с невыдвижным штоком: шток остается на месте; подходят для подземных установок или установок в условиях ограниченного пространства.

• Solid Wedge: простая и прочная конструкция для стандартных условий.

• Гибкий клин: выдерживает небольшие смещения трубы и тепловые расширения.

• Разрезной клин или параллельный затвор: идеально подходит для работы с высокотемпературным паром и циклическими перепадами температур.

3. Выбор материала

• Чугун / Ковкий чугун: Идеально подходит для эксплуатации в условиях воды, не подверженной коррозии.

• Углеродистая сталь: подходит для трубопроводов высокого давления, нефти и газа.

• Нержавеющая сталь: устойчива к коррозии, воздействию химикатов и агрессивных жидкостей.

• Бронза / латунь: обычно используются в морской или питьевой воде.

4. Номинальные значения давления и температуры

• Номинальные значения PN (PN10, PN16 и т. д.) для метрических систем

• Классы ANSI (класс 150, 300, 600 и т. д.) для имперских систем

При выборе пара, термического масла или газа учитывайте запасы прочности.

5. Концевые соединения

• Фланцевые концы: простая установка/демонтаж; широко используются в крупных трубопроводах.

• Резьбовые (резьбовые) концы: используются в небольших системах (менее 2 дюймов).

• Сварные соединения: постоянные герметичные соединения для систем высокого давления.

• Пазовые концы: быстрая сборка в трубопроводах систем отопления, вентиляции и кондиционирования воздуха или противопожарных системах.

6. Метод приведения в действие

Определите, будет ли клапан управляться вручную (маховик/редуктор) или автоматически (электропривод, пневматический или гидравлический). Автоматизация идеально подходит для удалённых или опасных сред.

7. Стандарты и сертификация

• API 600, API 602, ASME B16.34

• ISO 5208 для испытаний на герметичность

• CE, WRAS или UL/FM для особых случаев применения

Распространенные случаи использования

• Системы водоснабжения и водоотведения

• Нефтехимические трубопроводы

• Электростанции и производство энергии

• Противопожарные сети

• Морские балластные и осушительные системы
