1. Понимание балансировочных клапанов

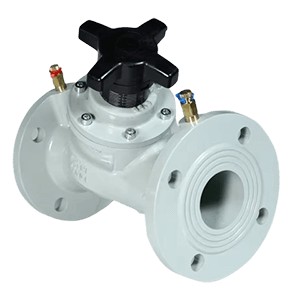

Балансировочный клапан предназначен для регулирования и измерения расхода в гидравлической системе. Он гарантирует, что каждая ветвь или контур получает необходимое количество потока в соответствии с проектными требованиями. Эти клапаны обычно используются в системах охлажденной воды, горячей воды и ОВКВ, где постоянный поток и баланс давления важны для комфорта и энергоэффективности.
Существует две основные категории:
Ручные балансировочные клапаны: Регулируются вручную с помощью калиброванной ручки или шкалы для достижения фиксированного расхода.
Автоматические (динамические) балансировочные клапаны: Оснащены внутренними компонентами регулирования давления, которые автоматически поддерживают постоянный поток независимо от колебаний давления в системе.
2. Лучшие практики перед установкой
Очистка системы: Все трубопроводы должны быть промыты перед установкой клапана. Остатки сварочного шлака, накипи и мусора могут повредить седла клапана или заблокировать измерительные отверстия, влияя на точность.
Проверка компоновки системы: Балансировочные клапаны должны устанавливаться в прямых участках труб, чтобы избежать турбулентного потока. Это обеспечивает точное измерение перепада давления и расхода. Как правило:
Поддерживайте длину прямого участка перед клапаном не менее 5 диаметров трубы.
Поддерживайте длину прямого участка после клапана не менее 2 диаметров трубы.
Правильный выбор клапана: Убедитесь, что размер, номинальное давление (PN) и коэффициент расхода (Kv) клапана соответствуют проектным спецификациям. Неправильно подобранные клапаны затруднят балансировку и снизят эффективность.
Проверка доступности: Устанавливайте клапаны в доступных местах для удобства считывания, регулировки и будущего обслуживания. Если пространство ограничено, используйте удлиненные ручки или удаленные измерительные отверстия.
3. Лучшие практики во время установки
Правильная ориентация: Балансировочные клапаны могут устанавливаться горизонтально или вертикально, но направление потока должно соответствовать стрелке, отлитой на корпусе клапана. Обратный поток может привести к неточным показаниям или внутренним повреждениям.
Использование запорных клапанов: Установите запорные клапаны перед и после балансировочного клапана. Это упрощает обслуживание и повторную калибровку без слива всей системы.
Отверстия для измерения давления: Для ручных клапанов с измерительными отверстиями убедитесь, что контрольные точки доступны для зондов. Отверстия должны быть закрыты заглушками, когда не используются, чтобы предотвратить загрязнение или утечку.
Избегайте чрезмерного затягивания: Во время установки чрезмерное затягивание фланцевых болтов или резьбовых соединений может деформировать корпус клапана или повредить седло. Всегда следуйте рекомендациям производителя по моменту затяжки.
Поддержка тяжелых клапанов: В трубопроводах большого диаметра обеспечьте независимую опору для клапана, чтобы предотвратить нагрузку на трубу. Несбалансированный вес может привести к перекосу и долгосрочным утечкам.
4. Лучшие практики после установки
Ввод системы в эксплуатацию: После установки проведите полное тестирование системы. Измерьте перепад давления на каждом клапане и сравните показания с проектными данными. При необходимости отрегулируйте поток, пока каждая ветвь не достигнет целевого расхода.
Документирование настроек: Зафиксируйте положение клапанов, показания расхода и значения давления для каждого контура. Эта документация поможет при будущем обслуживании и устранении неисправностей.
Регулярное обслуживание: Даже с автоматическими балансировочными клапанами рекомендуется периодическая проверка. Проверяйте наличие отложений, утечек или заклинивших штоков. Очищайте измерительные отверстия и смазывайте подвижные части при необходимости.
5. Распространенные ошибки при установке, которых следует избегать
Установка клапанов рядом с коленами или насосами, что вызывает турбулентность и неточные показания.
Игнорирование направления потока — обратный поток может привести к повреждению уплотнений.
Невыполнение промывки трубопровода перед установкой.
Использование клапана неправильного размера или значения Kv.
Недостаток места для измерения или обслуживания.
