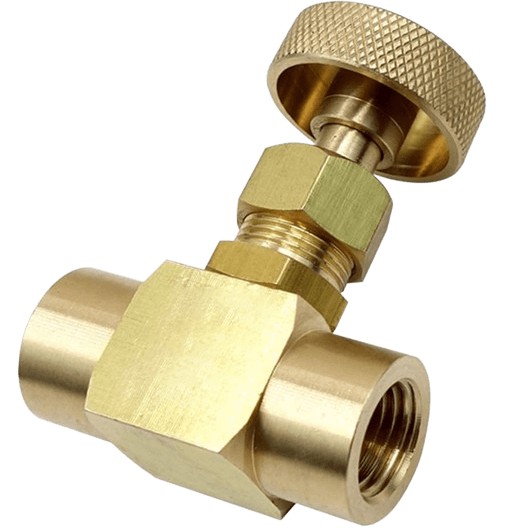

В трубопроводных системах различные клапаны выполняют разные функции. Среди нихигольчатый клапанвыделяется своей точностью. В отличие от клапанов с большим расходом, таких как задвижки или шаровые краны, игольчатый клапан предназначен для тонкой регулировки потока жидкости.

Принцип действия игольчатого клапана

Работа игольчатого клапана основана на его тонком, коническом штоке. При повороте маховика игла постепенно входит в седло или выходит из него. Такая конструкция позволяет оператору регулировать поток с очень малым шагом. В отличие от быстродействующих запорных клапанов, движение не является резким. Вместо этого обеспечивается плавное, стабильное изменение расхода, что снижает риск гидроудара или нестабильности системы.

Основные области применения игольчатых клапанов в трубопроводах

• Регулирование потока в измерительных линиях - Они помогают контролировать поток газов или жидкостей в измерительных приборах, обеспечивая стабильные и точные показания.

• Калибровочные и пробоотборные системы - Игольчатые клапаны обеспечивают регулируемый поток при отборе проб технологических жидкостей для испытаний или калибровки.

• Обводные линии - В определенных конфигурациях трубопроводов они используются для регулирования потока в байпасных линиях вокруг насосов или другого оборудования.

• Топливные системы - В двигателях и горелках они регулируют подачу топлива для обеспечения равномерного сгорания.

• Гидравлические и пневматические системы - Они используются для точной настройки потока и предотвращения резких скачков, которые могут повредить чувствительное оборудование.

Преимущества игольчатых клапанов

• Высокая точность - Идеально подходит для применений, требующих тонкого управления.

• Хорошая герметичность - В закрытом состоянии игла плотно прилегает к седлу, минимизируя утечки.

• Долговечность - Подходит как для жидкостей, так и для газов, часто в условиях высокого давления.

Ограничения

Несмотря на свои преимущества, игольчатые клапаны имеют и ограничения. Они не предназначены для быстрого включения/отключения, а их маленькие внутренние проходы ограничивают поток. Это означает, что они не подходят для систем с высоким объемом передачи. Вместо этого их ценность заключается в точности, стабильности и контроле.
