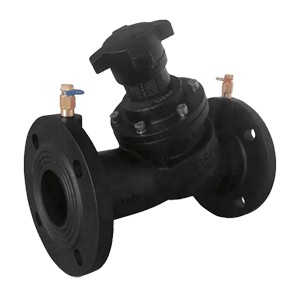

Что такое балансировочный клапан?

Прежде чем перейти к конкретным местам установки, полезно понять роль балансировочного клапана. Балансировочный клапан предназначен для регулирования потока жидкости в системах ОВКВ. Создавая преднамеренное сопротивление в определенных контурах, он гарантирует, что каждый конечный элемент (например, фанкойл, приточная установка, радиатор) получает правильный расход — не слишком много, не слишком мало. Без балансировочных клапанов вы рискуете:

• Неравномерное охлаждение или обогрев

• Низкая эффективность системы

• Перекачанные контуры и неэффективные зоны

• Увеличенные счета за энергию и частые жалобы

Лучшая практика: установка балансировочных клапанов на обратной трубе

В 90%+ систем ОВКВ лучшей отраслевой практикой является установка балансировочных клапанов на обратной линии конечных элементов.

Почему на обратной стороне?

1. Стабильная температура для измерений:
   Расходомеры и балансировочные клапаны работают лучше при более низких и стабильных температурах. Обратные линии менее подвержены скачкам температуры, что обеспечивает более точные показания расхода.

2. Меньше турбулентности = лучше точность:
   На обратной линии поток воды обычно более ламинарный (гладкий), что облегчает эффективное измерение и балансировку.

3. Отсутствие помех для регулирующих клапанов:
   Установка балансировочных клапанов после регулирующих клапанов предотвращает колебания давления и расхода из-за открытия/закрытия регулирующих клапанов.

4. Энергоэффективность и комфорт:
   Правильная балансировка на обратной стороне предотвращает перегрев и недостаточный обогрев, обеспечивая комфорт пользователей и эффективное использование энергии во всех зонах.

Исключения: когда устанавливать на подающей стороне

Хотя установка на обратной стороне является стандартом, существуют исключения в зависимости от типа системы и её назначения:

1.Системы рециркуляции горячего водоснабжения

В таких системах, особенно в крупных зданиях, балансировочные клапаны могут устанавливаться на подающей линии, чтобы обеспечить постоянную подачу горячей воды к удаленным приборам. Здесь ключевым фактором является температура, а не расход.

2.Установки с предварительно изолированными трубами

Иногда компоновка системы или ограничения по изоляции вынуждают инженеров размещать балансировочные клапаны на подающей стороне. В таких случаях используются клапаны, предназначенные для точных измерений в переменных условиях.

Рекомендации по позиционированию при установке

Помимо просто "подачи или обратки", правильное расположение в схеме трубопроводов не менее важно:

• Избегайте близости к коленам и тройникам:
  Турбулентность может исказить показания расхода. Обеспечьте зазор в 5 диаметров трубы до и 2 диаметра после изгибов или фитингов.

• Устанавливайте до запорных клапанов (но после конечных элементов):
  Позволяет безопасно изолировать без влияния на точность балансировки.

• Обеспечьте доступность:
  Балансировочные клапаны часто требуют будущих регулировок или проверки расхода. Всегда устанавливайте в легко доступных местах.

• Четко маркируйте каждый клапан:
  Это помогает при вводе в эксплуатацию, обслуживании и устранении неисправностей.

Ручные и автоматические балансировочные клапаны: особенности

Ручные балансировочные клапаны:

• Требуют измерения расхода на месте при вводе в эксплуатацию

• Должны устанавливаться с измерительными портами

• По-прежнему лучше всего подходят для установки на обратной стороне

Автоматические балансировочные клапаны:

• Поддерживают постоянный расход без ручной регулировки

• Могут выдерживать немного большую вариативность в компоновке системы

• Установка на обратной стороне по-прежнему улучшает производительность и долговечность

Бонусный совет: используйте балансировочные и регулирующие клапаны, независимые от давления (PIBCV)

Для современных зданий с динамическими нагрузками и переменными расходами Балансировочные и регулирующие клапаны, независимые от давления (PICV) объединяют функции регулирующего и балансировочного клапана в одном корпусе.
Они поддерживают постоянный расход при колебаниях давления и идеально подходят для энергоэффективных зданий.

???? PICV обычно устанавливаются на обратной стороне фанкойлов и приточных установок по тем же причинам: стабильность, точность и производительность.

Практическое применение

В компании Qingdao I-Flow мы поставляем балансировочные клапаны для широкого спектра применений:

• Системы охлажденной воды

• Контуры горячего водоснабжения

• Рециркуляция горячего водоснабжения

• Промышленные линии водоподготовки

Наши клапаны разработаны с измерительными портами, индикаторами расхода и возможностью точной настройки. Независимо от того, нужна ли вам ручная балансировка, автоматическое регулирование расхода или независимое от давления управление, у нас есть решение, готовое удовлетворить требования вашего проекта.
