От трения к точности: эволюция конструкции дискового затвора

Чтобы понять прогресс, полезно вспомнить ограничения стандартного концентрического дискового затвора. В традиционной конструкции диск вращается на валу, расположенном точно в центре корпуса. При закрытии диск прижимается и трется о упругую седловину — обычно из резины или эластомера — для создания герметичности.

Эта конструкция проста и экономична, но имеет недостатки:

• Постоянное трение = Быстрый износ — Диск скользит по седловине при каждом срабатывании, разрушая уплотнительную поверхность.

• Риск утечек — Со временем изношенная седловина не может обеспечить плотное уплотнение, особенно при высоком давлении.

• Ограниченный диапазон — Стандартные седловины не выдерживают высоких температур или агрессивных химикатов, ограничивая применение в условиях средней нагрузки.

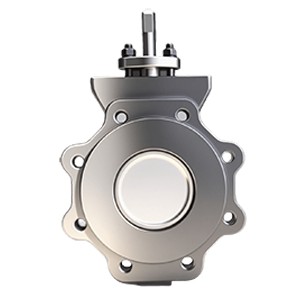

Высокопроизводительные дисковые затворы были разработаны для решения этих проблем. Ключ — в их смещенной геометрии.

Конструкция с двойным эксцентриситетом

В дисковом затворе с двойным эксцентриситетом шток расположен чуть позади уплотнительной поверхности диска и смещен от оси трубопровода. Это небольшое изменение кардинально меняет работу затвора.

Вместо скольжения диска по седловине он "кулачково" встает на место, касаясь седловины только в момент полного закрытия. Представьте разницу между дверью, которая скребет пол при закрытии, и дверью, которая плавно встает в раму в последний момент. Последний вариант требует меньше усилий, меньше изнашивается и обеспечивает лучшее уплотнение.

Конструкция с тройным эксцентриситетом

Для самых жестких условий — таких как высокое давление пара или коррозионные химикаты — инженеры пошли дальше, создав дисковый затвор с тройным эксцентриситетом (TOV). В этой конструкции добавлен третий геометрический эксцентриситет: уплотнительная поверхность обработана в виде конуса. Результат — металл-к-металлу уплотнение без трения в процессе работы.

Эта конструкция обеспечивает:

• Полное отсутствие трения при открытии/закрытии

• Герметичность "пузырькового типа" даже при экстремальном давлении и температуре

• Пригодность для пожароопасных и критичных к выбросам применений

Короче говоря, дисковые затворы с тройным эксцентриситетом — это золотой стандарт там, где отказ недопустим.

Преимущества производительности: почему отрасли выбирают высокопроизводительные дисковые затворы

1.Герметичность "пузырькового типа" без компромиссов

Самая важная характеристика — нулевая утечка при закрытии. В химической, нефтегазовой или энергетической отраслях даже малейшая утечка может привести к экологическим катастрофам, потере продукта или авариям. Высокопроизводительные затворы практически исключают этот риск, обеспечивая спокойствие и соответствие нормам.

2. Долговечность, которая экономит деньги

Поскольку контакт между диском и седловиной во время работы минимален или отсутствует, износ значительно снижается. Затвор, который в других условиях потребовал бы замены через несколько лет, теперь может служить гораздо дольше. Для операторов, управляющих сотнями или тысячами затворов, эта разница со временем превращается в миллионы сэкономленных на обслуживании.

3.Непревзойденная устойчивость к давлению и температуре

Стандартные дисковые затворы ограничены умеренными давлениями и температурами из-за резиновых седловин. Высокопроизводительные затворы, особенно с металлическими седловинами, работают в условиях высокого давления пара, криогенных систем или коррозионных сред, где другие затворы не выживают.

4. Эффективность привода

Благодаря сниженному трению для управления затвором требуется меньший крутящий момент. Это позволяет использовать более компактные и дешевые приводы — пневматические, гидравлические или электрические. Уменьшенный крутящий момент также снижает энергопотребление в автоматизированных системах.

5. Универсальность материалов

Седловины и диски могут быть изготовлены из нержавеющей стали, инконеля или PTFE в зависимости от среды и условий эксплуатации. Это делает высокопроизводительные дисковые затворы адаптируемыми для различных отраслей.

Где надежность важнее всего: применение в различных отраслях

Сила высокопроизводительных дисковых затворов — в их адаптивности. Их способность выдерживать жесткие условия делает их незаменимыми в критически важных отраслях.

• Нефть и газ — Морские платформы, трубопроводы и НПЗ используют их для работы с углеводородами под высоким давлением при нулевой утечке.

• Энергетика — На атомных, тепловых и парогазовых электростанциях они управляют перегретым паром и охлаждающей водой в условиях высокой нагрузки.

• Химическая и нефтехимическая промышленность — Устойчивые к коррозионным жидкостям и токсичным газам, они обеспечивают безопасный и надежный контроль на производственных объектах.

• Судостроение и морская техника — Компактные, но прочные, они жизненно важны для балластных систем, топливных магистралей и контуров охлаждения забортной водой.

• Водоснабжение и очистка сточных вод — Крупногабаритные высокопроизводительные затворы регулируют поток в муниципальных сетях, обеспечивая долгий срок службы при минимальном обслуживании.

Там, где простой дорого обходится или безопасность превыше всего, эти затворы доказывают свою ценность.

Более разумные инвестиции: взгляд за пределы ценника

На первый взгляд, высокопроизводительный дисковый затвор стоит дороже стандартного аналога. Но расчет не должен ограничиваться первоначальной стоимостью.

Учтите:

• Более длительный срок службы — Меньше замен за десятилетия эксплуатации.

• Сниженное обслуживание — Меньше простоев для проверки или замены седловины.

• Экономия энергии — Меньшие приводы потребляют меньше энергии.

• Повышенная безопасность и соответствие — Отсутствие утечек означает меньше штрафов, аварий и лучшее экологическое управление.

При комплексном рассмотрении совокупная стоимость владения (TCO) высокопроизводительного дискового затвора почти всегда ниже, чем у более дешевой альтернативы. Компании, стремящиеся к устойчивой, эффективной и безопасной работе, все чаще рассматривают эти затворы как стратегические инвестиции, а не как дополнительные улучшения.
