Принцип работы задвижки с невыдвижным шпинделем

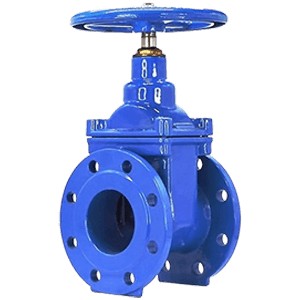

Задвижка с невыдвижным шпинделем — это запорная арматура, в которой шпиндель не перемещается вверх или вниз во время работы. Вместо этого шпиндель вращается на месте, а затвор перемещается внутри корпуса задвижки.

Ключевое отличие заключается в конструкции резьбы шпинделя. В задвижках с выдвижным шпинделем резьба расположена снаружи корпуса, что приводит к физическому подъему шпинделя при поднятии затвора. В задвижках с невыдвижным шпинделем резьба находится внутри затвора, поэтому при повороте маховика шпиндель вращается на месте, передавая движение затвору.

Снаружи задвижка выглядит одинаково независимо от того, открыта она или закрыта. Это существенно отличает её от задвижек с выдвижным шпинделем, где положение можно определить по высоте шпинделя.

Принцип работы задвижки с невыдвижным шпинделем

Для понимания работы представьте неподвижный винт с гайкой, движущейся по нему. Сам винт никуда не перемещается, но гайка продвигается или отступает в зависимости от направления вращения. Задвижка с невыдвижным шпинделем работает точно так же.

• Длина шпинделя фиксирована, и он не выступает за пределы задвижки.

• При повороте маховика или привода шпиндель вращается, но не перемещается вертикально.

• Внутри задвижки затвор (или клин) имеет внутреннюю резьбу, которая взаимодействует со шпинделем.

• При вращении шпинделя затвор перемещается вверх (задвижка открывается) или вниз (задвижка закрывается).

• Поток жидкости регулируется положением затвора относительно седла задвижки.

В полностью закрытом положении затвор плотно прижимается к седлам, обеспечивая надежное перекрытие с минимальной утечкой. В полностью открытом положении затвор полностью выходит из потока, обеспечивая беспрепятственное прохождение и минимальное падение давления. Эта конструкция делает задвижку компактной и эффективной, что идеально подходит для установки в условиях ограниченного пространства.

Преимущества задвижек с невыдвижным шпинделем

Почему инженеры и операторы выбирают эту конструкцию вместо задвижек с выдвижным шпинделем? Ответ кроется в её преимуществах:

1. Компактная конструкция
   Поскольку шпиндель не выдвигается вверх, задвижка требует значительно меньше вертикального пространства. Это делает её идеальной для подземного монтажа, коммунальных колодцев или тесных механических помещений.

2. Защита шпинделя
   В задвижках с выдвижным шпинделем открытая резьба может загрязняться пылью или подвергаться коррозии. В задвижках с невыдвижным шпинделем резьба находится внутри затвора, защищенная от внешних воздействий.

3. Компактная конструкция
   Общая высота задвижки остается постоянной независимо от положения, что упрощает монтаж в трубопроводах с ограниченным пространством.

4. Долговечность в жестких условиях
   Поскольку шпиндель не подвержен внешним воздействиям, он менее склонен к износу от погодных условий, загрязнений или случайных ударов. Это особенно важно для подземных трубопроводов и наружных водных систем.

5. Экономическая эффективность
   Задвижки с невыдвижным шпинделем часто более экономичны для подземного монтажа, так как не требуют значительных земляных работ или дополнительного пространства.

Применение задвижек с невыдвижным шпинделем

Эти задвижки широко используются в различных отраслях, особенно там, где требуются компактность и защищенность конструкции. Типичные области применения включают:

• Системы муниципального водоснабжения: часто устанавливаются под землей для регулирования распределения воды.

• Системы противопожарной защиты: используются в линиях пожарных гидрантов и спринклерных системах, где критически важно надежное перекрытие.

• Орошение и сельское хозяйство: применяются для регулирования потока воды в подземных оросительных трубопроводах.

• Судостроение и морская промышленность: компактные размеры и прочность делают их подходящими для тесных пространств на судах.

• Промышленные предприятия: используются в системах отопления, вентиляции и кондиционирования, нефтехимических заводах, где ограничено вертикальное пространство.

Задвижки с невыдвижным шпинделем VS задвижки с выдвижным шпинделем

Сравнение двух конструкций помогает лучше понять, когда каждая из них предпочтительна.

Коротко говоря, задвижки с выдвижным шпинделем лучше подходят, когда важны визуальный контроль и мониторинг, а задвижки с невыдвижным шпинделем предпочтительны, когда на первом месте стоят компактность и защита.

Рекомендации по техническому обслуживанию

Хотя задвижки с невыдвижным шпинделем долговечны, правильное обслуживание обеспечивает длительный срок службы. Вот несколько советов:

• Смазка: регулярно смазывайте внутреннюю резьбу для уменьшения износа.

• Проверка уплотнений: периодически проверяйте седла и прокладки на предмет утечек.

• Тестирование работы: регулярно проверяйте работу задвижки, чтобы избежать заклинивания.

• Защита от коррозии: для подземного монтажа покрывайте задвижку антикоррозийными материалами и обеспечивайте правильную изоляцию.

При правильном уходе задвижки с невыдвижным шпинделем могут служить десятилетиями, обеспечивая надежное перекрытие потока.
