• Чугунная задвижка MSS SP-70 класс 125 OS&Y
Чугунная задвижка MSS SP-70 класс 125 OS&Y

1. Стандарты: AWWA C515, DIN3352 F4/F5, BS5163, BS5150
2. Тип: OS&Y,NRS
3. Размер: DN50-DN600/2" - 24"
4. Материал:CI,DI,НЕРЖАВЕЮЩАЯ СТАЛЯ,ЛАТУНЬ,БРОНЗА
5.давление:КЛАСС 125-300/PN10-25/200-300PSI
6. Режим привода: маховик, коническая передача, зубчатая передача

Тел.: +86-532-66952179/66952180

Электронная почта: info@qdiflow.com

Теперь говорите
Сообщение
ТОВАРЫ
СВЯЗАТЬСЯ С НАМИ

Тел.: +86-532-66952179/66952180
Факс: +86-532-66952181
Электронная почта: info@qdiflow.com
Адрес офиса продаж: Unit 1517-1520, Building 4, Excellence Century Center, No. 31 Longcheng Road Qingdao, China.
Адрес завода: город Санлуошу, уезд Хуйминь, Биньчжоу, Китай.

Описание
Технические характеристики
сопутствующие товары
Расследование

Описание

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ:
● Проектирование и производство соответствуют MSS SP-70
● Размеры фланца соответствуют ANSI B16.1
● Размеры «лицом к лицу» соответствуют ANSI B16.10
● Тестирование соответствует MSS SP-70
● Режим привода: маховик, коническая передача, зубчатая передача, электрический


Технические характеристики

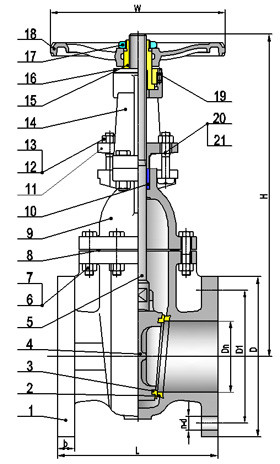

Нет. Название детали Материал


1 ТЕЛО ASTM A126B
2 КОЛЬЦО СИДЕНЬЯ ASTM B62
3 КОЛЬЦО КЛИН ASTM B62
4 КЛИН ASTM A126B
5 КОРЕНЬ ASTM B16 H02
6 БОЛТ УГЛЕРОДИСТАЯ СТАЛЬ
7 ОРЕХ УГЛЕРОДИСТАЯ СТАЛЬ
8 ПРОКЛАДКА КАПОТА ГРАФИТ+СТАЛЬ
9 КАПОТ ASTM A126B
10 УПАКОВКА ГРАФИТ
11 САЛЬНИК ASTM A126B
12 ОРЕХ УГЛЕРОДИСТАЯ СТАЛЬ
13 БОЛТ УГЛЕРОДИСТАЯ СТАЛЬ
14 ИГО ASTM A126B
15 ГАЙКА ШТОКА Mn-ЛАТУНЬ
16 ОРЕХ ASTM A126B
17 ГАЙКА МАХОВИКА УГЛЕРОДИСТАЯ СТАЛЬ
18 МАХОВИК ASTM A126B
19 БОЛТ УГЛЕРОДИСТАЯ СТАЛЬ
20 ОРЕХ УГЛЕРОДИСТАЯ СТАЛЬ
21 БОЛТ УГЛЕРОДИСТАЯ СТАЛЬ


Размеры данных (мм)


НПС 2 2½ 3 4 5 6 8 10 12 14 16 18 20 24 30 36 42 48
Дн 51 63,5 76 102 127 152 203 254 305 356 406 457 508 610 762 914 1067 1219
Л 177,8 190,5 203.2 228,6 254 266.7 292.1 330.2 355,6 381 406 432 457 508 610 711 813 1015
Д 152 178 191 229 254 279 343 406 483 533 597 635 699 813 984 1168 1346 1511
Д1 120,7 139,7 152.4 190,5 215.9 241.3 298,5 362 431,8 476.3 539,8 577,9 635 749.3 914.4 1086 1257 1422
б 15.8 17.5 19 23.9 23.9 25.4 28.5 30.2 31.8 35 36.6 39.7 42.9 47.7 53,9 60 67 70
й 4-19 4-19 4-19 8-19 8-22 8-22 8-22 12-25 12-25 12-29 16-29 16-32 20-32 20-35 28-35 32-41 36-41 44-41
ЧАС 302 330,5 369 461 523 595 754 940,5 1073 1258 1385 1545 1688 2342 2535 2690 3140 3560
Вт 180 180 200 250 280 300 360 400 450 508 558 610 640 640 700 800 900 900
