Основные характеристики

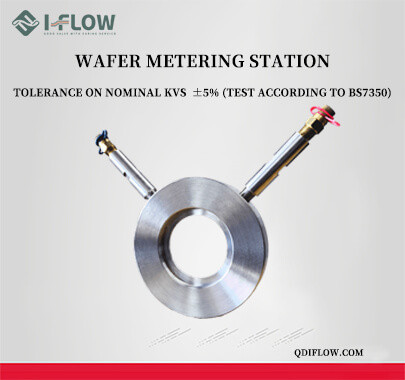

1.Материал: высококачественная нержавеющая сталь для повышенной прочности и коррозионной стойкости.

2. Совместимость с фланцами: подходит для фланцев EN1092 PN16, что обеспечивает простоту установки в стандартных системах трубопроводов.

3. Соответствие конструкции: спроектировано в соответствии со стандартом BS7350 с допуском номинального Kv ±5%, что обеспечивает надежную и точную работу при испытаниях.

4.Измерение расхода: Расход (Q в л/с) связан с перепадом давления (Δp в кПа), измеренным в контрольных точках. Минимальный расход, измеряемый для каждого диаметра, можно рассчитать, используя минимальное Δp, измеряемое используемым манометром.

Соображения производительности

1. Для обеспечения оптимальной производительности станция измерения пластин должна быть установлена в трубопроводе того же номинального размера. Ей должны предшествовать и следовать прямые участки трубы, как указано в руководстве по установке BS7350. Такая конфигурация минимизирует турбулентность и обеспечивает наиболее точные измерения расхода.

2. Кроме того, для улучшения балансировки и управления системой расходомер можно соединить с балансировочным клапаном того же DN (например, VIR Fig.9565P, который включает расходомер Fig.9450 и балансировочный клапан Fig.9555P).

Преимущества

1. Точное измерение расхода: конструкция оптимизирована для точности с номинальным допуском Kvs ±5% согласно BS7350. Это гарантирует, что измерения расхода остаются в приемлемых пределах, предоставляя операторам надежные данные.

2. Широкий диапазон применения: благодаря рабочему диапазону температур от -10 °C до +130 °C счетчик может использоваться в различных системах водоснабжения, даже в тех, где требуются незамерзающие или не допускающие закипания жидкости.

3. Долговечность: Изготовленная из нержавеющей стали, измерительная станция устойчива к коррозии, что делает ее пригодной для длительного использования в суровых промышленных условиях.

Индивидуальная установка: расходомер можно использовать в паре с балансировочными клапанами, чтобы обеспечить комплексное решение по управлению потоком, гарантируя точный контроль и измерение в сложных системах.
